[规格型号]：DB-6028

[产品名称]：汽车自动空调电路系统示教板

[价格]：询价

产品详情

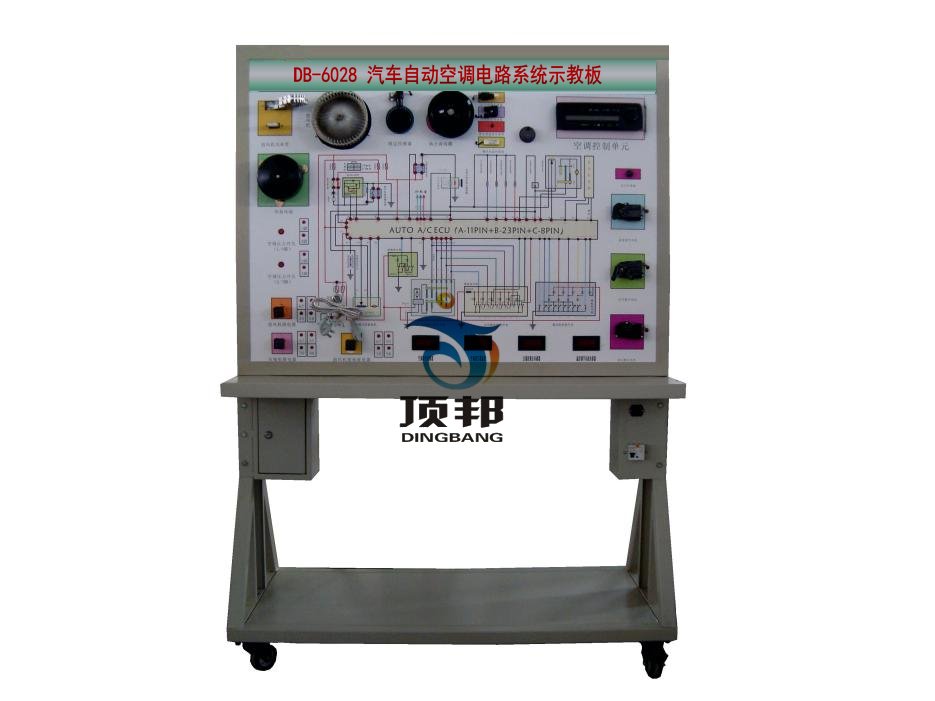

DB-6028 汽车自动空调电路系统示教板

一、产品简介
该汽车自动空调电路系统示教板采用原车汽车自动空调电路系统实物为基础，充分展示汽车自动空调电路系统的组成结构和工作过程。
适用于中高等职业技术院校、普通半岛体育网站（官方）网站/网页版登录入口/手类半岛体育网站（官方）网站/网页版登录入口/手和培训机构对汽车自动空调电路系统理论和维修实训的教学需要。
本半岛体育网站（官方）网站/网页版登录入口/手满足汽车职业半岛体育网站（官方）网站/网页版登录入口/手的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车自动空调电路系统，充分展示汽车自动空调电路系统的组成结构。
2.操纵空调面板上的各种开关，可清楚观察各个伺服电动机的动作和鼓风机转速的调节等，可真实演示空调电路系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。

三、技术参数

外形尺寸：1240×650×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子，彩色电路图和工作原理示意图（12009004mm)	套	1
2	空调控制单元	原车	套	1
3	点火开关	上海顶邦	个	1
4	鼓风机总成	含功率管，鼓风机电阻，超高速继电器等	套	1
5	伺服马达与温度传感器	原车	套	1
6	传感器信号模拟装置	上海顶邦	套	1
7	保险丝盒（带继电器一体安装）	上海顶邦，带专用标签打印机的标识	个	1
8	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
9	传感器数值显示数显表	上海顶邦	套	1
10	故障模拟与排除装置	上海顶邦	套	1
11	半岛体育网站（官方）网站/网页版登录入口/手教师手册	上海顶邦	套	1
12	半岛体育网站（官方）网站/网页版登录入口/手合格证、保修卡	上海顶邦	套	1
13	电源变压器及附件	上海顶邦	套	1
14	漏电保护开关及附件	上海顶邦	套	1
