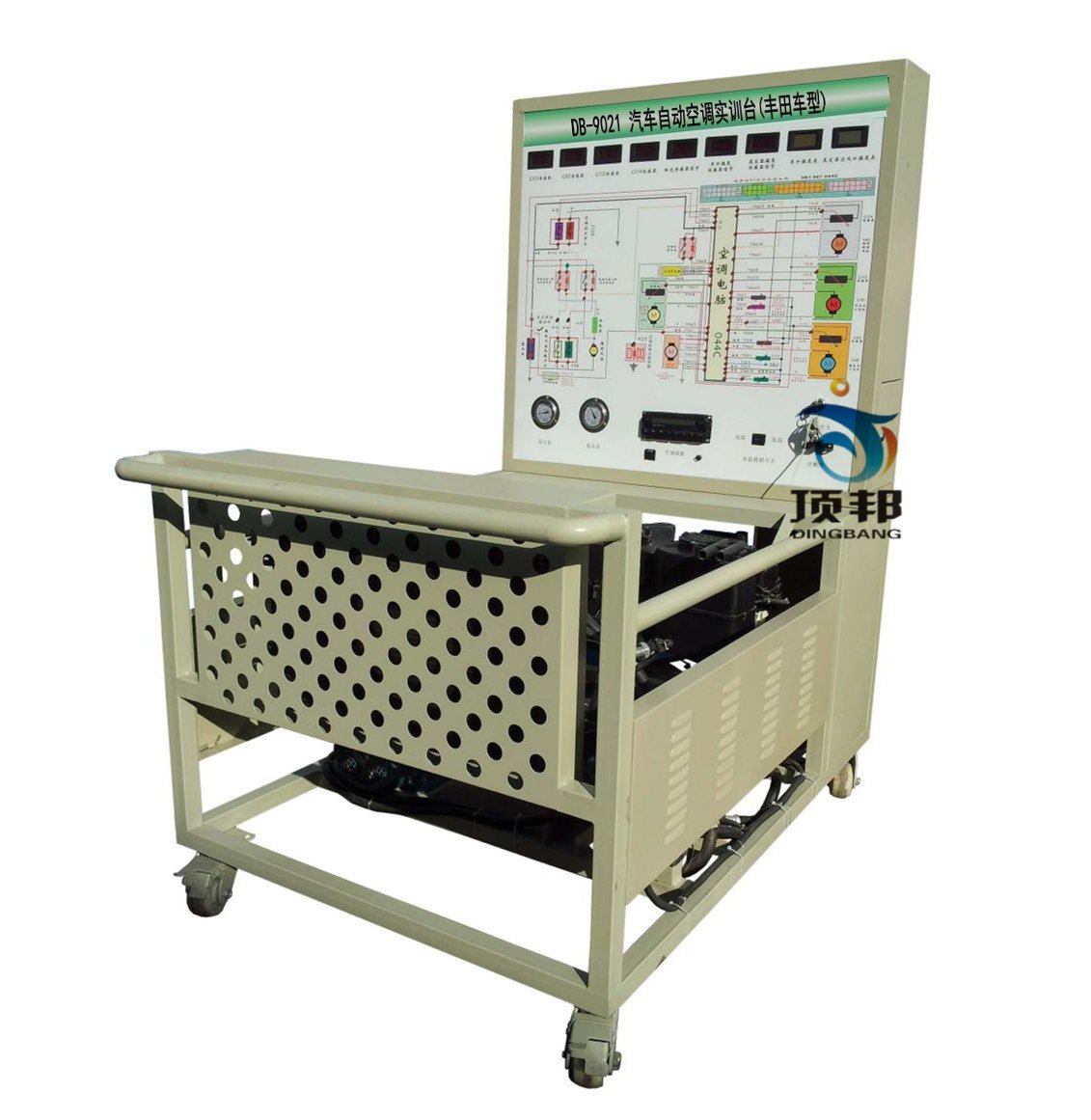

DB-9021 汽车自动空调实训台(丰田车型)

一、产品简介
汽车自动空调实训台(丰田车型)采用原汽车自动空调系统为基础。 同题参见充分展示汽车自动空调系统组成结构和工作过程。
汽车自动空调实训台(丰田车型)适用于中高等职业技术院校、普通半岛体育网站（官方）网站/网页版登录入口/手类半岛体育网站（官方）网站/网页版登录入口/手和培训机构对汽车自动空调系统理论和维修实训的教学需要。
汽车自动空调实训台(丰田车型)满足汽车职业半岛体育网站（官方）网站/网页版登录入口/手的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。此外
2.由三相电机做为动力源，可真实演示汽车自动空调系统的工作过程以及工作原理。带动空调压缩机工作。操作空调控制面板，
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物。认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
方便放置资料、检测仪器等。7.半岛体育网站（官方）网站/网页版登录入口/手检测面板正前方底座上配有20cm的钢制台面，
8.实训台底座使用钢结构焊接，带自锁脚轮装置，表面使用喷涂工艺处理，正前方/两侧焊接圆形护手杆，移动灵活，安全可靠、坚固耐用。

三、技术规格

外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制 冷 剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa

三相异步电动机：
型 号：YT 100L1-4
电 压：AC 220V/380V
功 率：2.2KW
转 速：1420r/min

颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm

四、基本配置(每台)
