[规格型号]：DB-6023

[产品名称]：科鲁兹手动空调实训台

[价格]：询价

产品详情

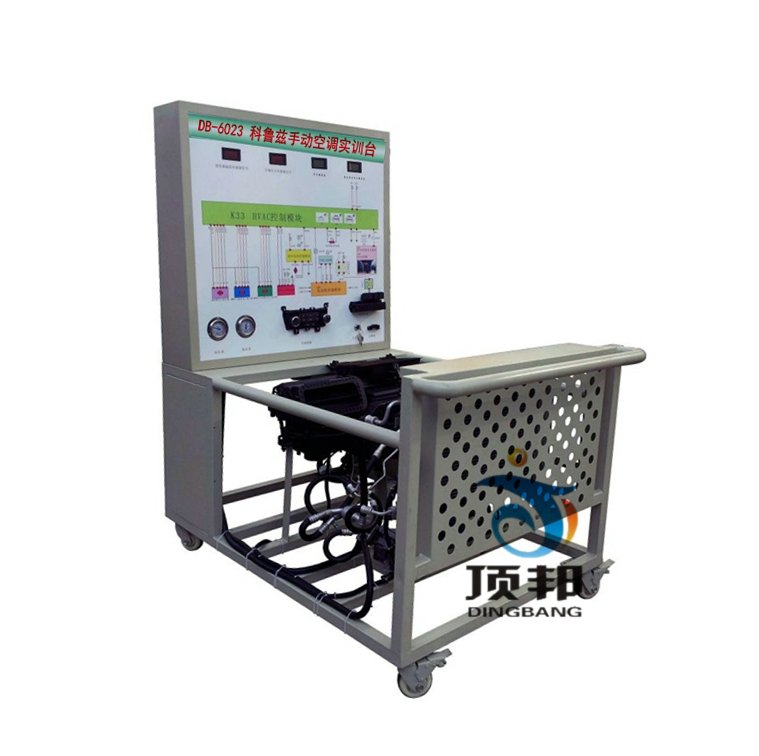

DB-6023 科鲁兹手动空调实训台

一、产品简介
科鲁兹手动空调实训台采用原汽车手动空调系统为基础，充分展示汽车手动空调系统的组成结构和工作过程。
适用于中高等职业技术院校、普通半岛体育网站（官方）网站/网页版登录入口/手类半岛体育网站（官方）网站/网页版登录入口/手和培训机构对汽车手动空调系统理论和维修实训的教学需要。
本半岛体育网站（官方）网站/网页版登录入口/手满足汽车职业半岛体育网站（官方）网站/网页版登录入口/手的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车手动空调系统，充分展示汽车手动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车手动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车手动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.半岛体育网站（官方）网站/网页版登录入口/手检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统。可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
三、技术规格

外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制冷剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa

三相异步电动机：
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min

颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关	上海顶邦	个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表	上海顶邦	个	1
6	数字式出风口温度表	上海顶邦	个	1
7	空调控制器总成	原车全新	套	1
8	空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却半岛体育网站（官方）网站/网页版登录入口/手风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4	台	1
16	真空泵	RS-1A	台	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置	上海顶邦	套	1
19	半岛体育网站（官方）网站/网页版登录入口/手教师手册	上海顶邦	套	1
20	半岛体育网站（官方）网站/网页版登录入口/手合格证、保修卡	上海顶邦	套	1
