[规格型号]：	DB-09PLC
[产品名称]：	恒压供水系统实训装置
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

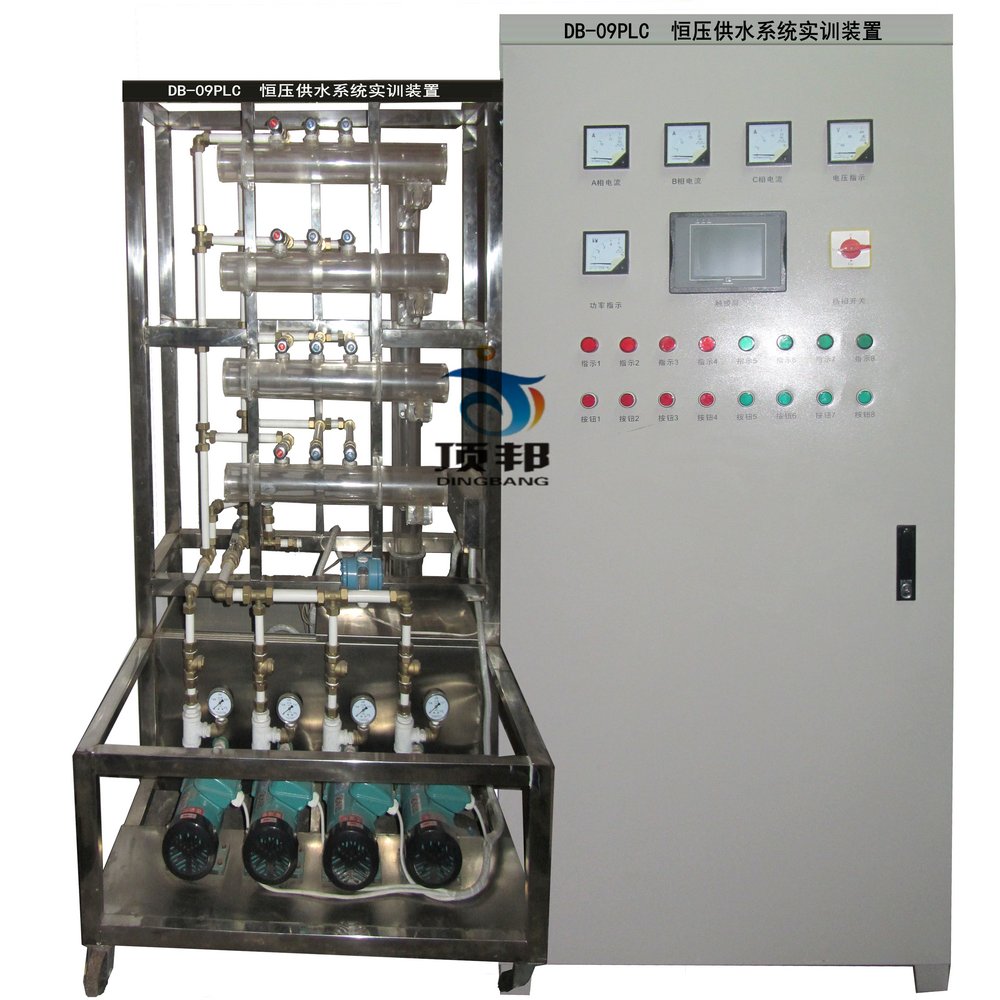

DB-09PLC 恒压供水系统实训装置

一、系统概述
DB-09PLC型恒压供水系统实训装置适合普通大学、高等职业jeepshed.com操作说明的机电jeepshed.com操作说明安装与维修、机电技术应用、电气运行与控制、电气技术应用、jeepshed.com操作说明电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。
DB-09PLC型恒压供水系统实训装置也适合中等职业jeepshed.com操作说明、技工jeepshed.com操作说明机电类专业自动控制技术教学内容的实习，还适合职业培训jeepshed.com操作说明的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
二、系统配置
1、电气控制柜：贴塑钢板材料、尺寸：1800×800×600mm，灰白色，带万向滚轮及刹车装置。双层结构；1台；
2、PLC：主机48点(FX3U) 1台；因此
4、触摸屏：7英寸彩屏 1台；
5、常用低压电气：D20单、三相空开；各1个；
6、DZ47LE漏电保护器C16；1个；
7、RLI-15A熔断器，RT16-32；各3个；
8、CJ20-20交流接触器；6个；
9、JQX中间继电器；3个；
10、JS7-2A时间继电器；2个；
11、JR36-20热继电器；4个；
12、200W可调电阻器；2个；；
13、BK-100控制变压器；一般来说1个
14、220VLED指示灯（红、绿）；红4个、绿4个；
15、1平方、0.5平方BVR导线；各200米；
16、按钮；红4个、绿4个；
17、接线端排；10块；
18、导线标号套管（配0.5、1平方导线）；各1卷（200米）；
19、走线槽（中、小号），40米；0.5～1mmBVR导线2卷；
20、器件安装网孔板：尺寸：1400×700mm；1块；
23、控制柜门：门上安装一块电压表（配转换开关测量三相电压）、三块电流表0～20A、功率表一块（0～5KW）；八个指示灯（四红四绿）；八个按钮（四红四绿）；
24、工程实训配套专用软件。
三、实训项目
实训一控制屏结构认识与调试实训
实训二单泵控制变频恒压供水实训
实训三双泵切换变频恒压供水实训
实训四生活水系统静态压力控制实训
实训五生活水系统动态压力控制实训
实训六生活水系统的分时控制实训
实训七夜间休眠模式下的供水实训
实训八消防状态控制实训
实训九综合控制系统实训

四、控制对象技术参数（该技术参数是其中一台的资料）
四个驱动循环泵，功率0.5KW；上下双层不锈钢水箱，水管为有机玻璃透明材料；流量传感器。压力表等恒压供水装置。
用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。
