[规格型号]：	DBLY-87
[产品名称]：	防烟排烟系统实训装置
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

DBLY-87 防烟排烟系统实训装置

一、系统概述：
通风排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，半岛体育网站（官方）网站/网页版登录入口/手设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

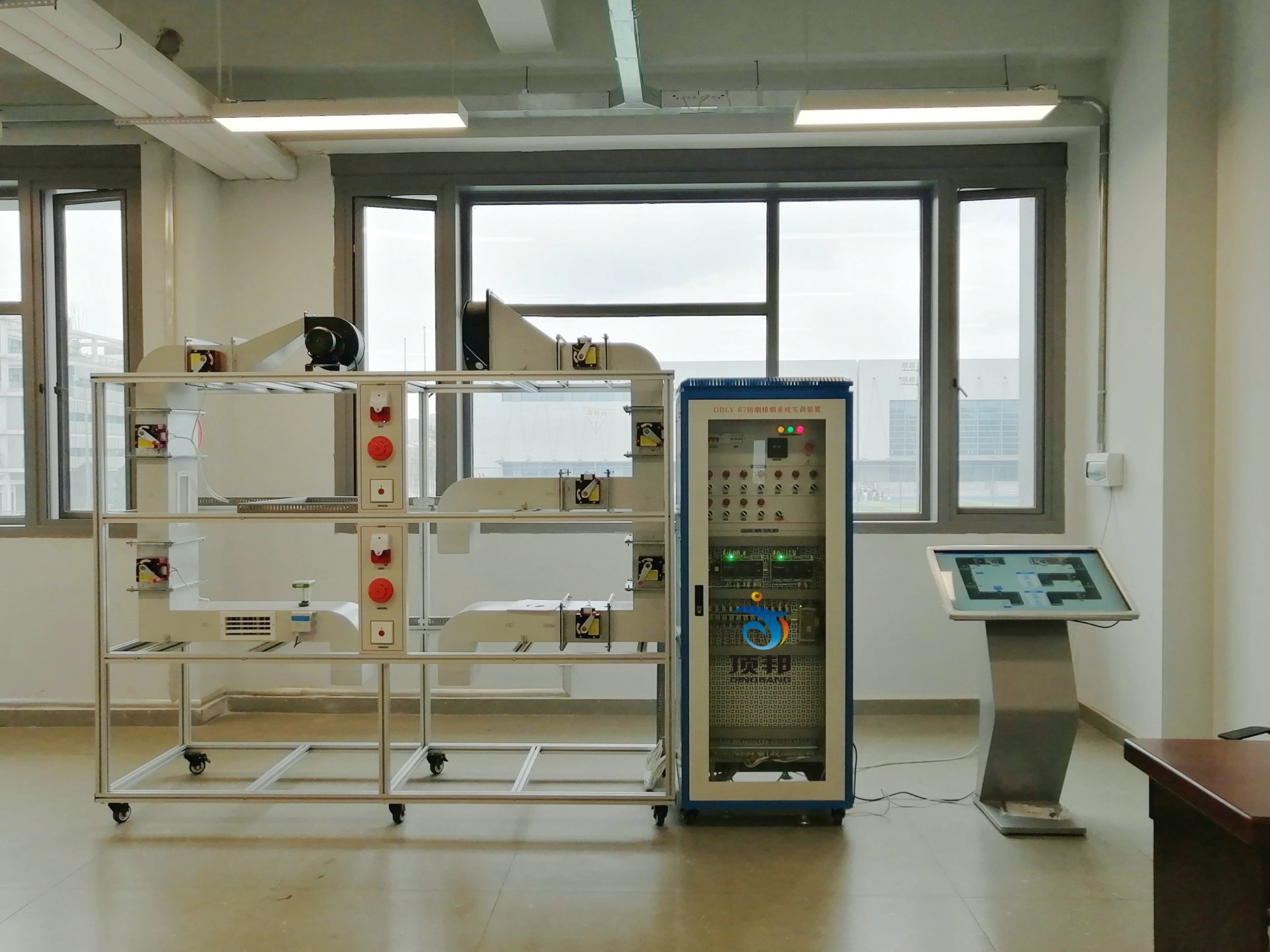

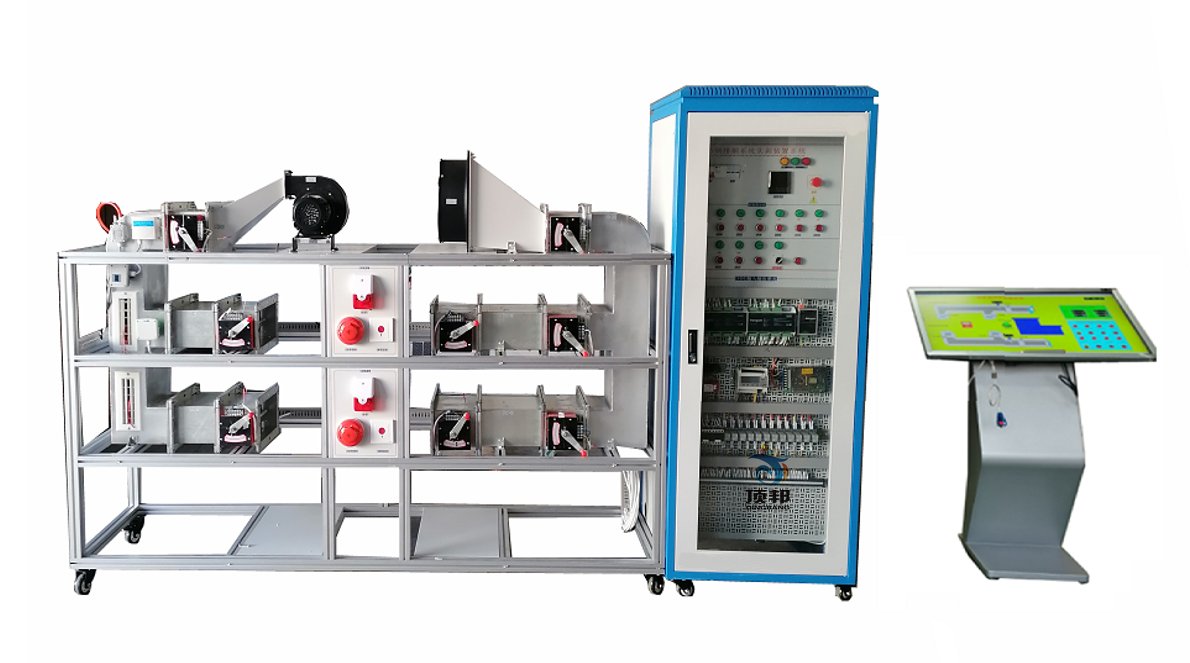

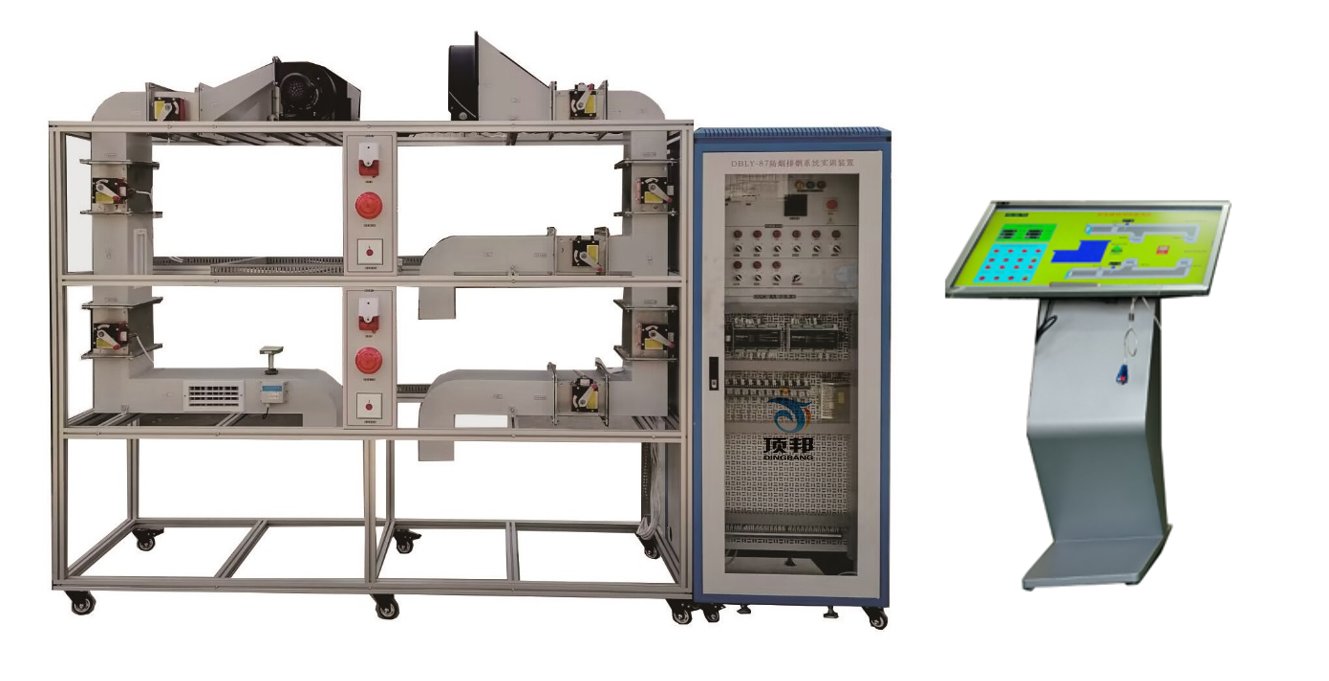

(参考图)

二、系统功能：
1、通风排烟系统实训装置根据防烟排烟系统要求，按照其控烟机理、分为防烟系统和排烟系统，半岛体育网站（官方）网站/网页版登录入口/手设计为机械式加压送风系统和机械式排烟系统。
2、防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成）。
3、风系统的完整性：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
4、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构及控制方法。
5、要求装置可以直观展示通风系统的系统结构、工作原理，便于教师的演示讲解及半岛体育网站（官方）网站/网页版登录入口/手对课本知识的理解掌握。装置要求结构合理、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构。便于移动和固定。
6、通过具体现象提高半岛体育网站（官方）网站/网页版登录入口/手分析能力，有利于半岛体育网站（官方）网站/网页版登录入口/手将理论用于实际，并培养其实际动手能力。
7、设有电流型漏电保护装置
对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件。对压缩机进行过热、过载保护等功能。

三、技术指标要求
1、输入电源：AC～380V±10% 50Hz。
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m。
3、装置容量：＜3.8kVA。
4、系统整体尺寸：≤3500mm×700mm×1700mm。
5、安全保护：具有漏电压、漏电流保护装置，安全符合半岛体育网站（官方）网站/网页版登录入口/手标准。
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m。
7、教学同步动画控制，软件与装置结合，在半岛体育网站（官方）网站/网页版登录入口/手上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。此外
四、主要配置及参数

系统主要由模拟房间配备系统、模拟通风排烟系统、铝型材框架、控制柜、实验台智能控制模块、同步软件动画、人机交互终端等组成。
1、模拟房间配备系统：由电动自动关门执行器，DC24V，控制开关，在火灾发生时，按程序执行，自动开启和关闭。

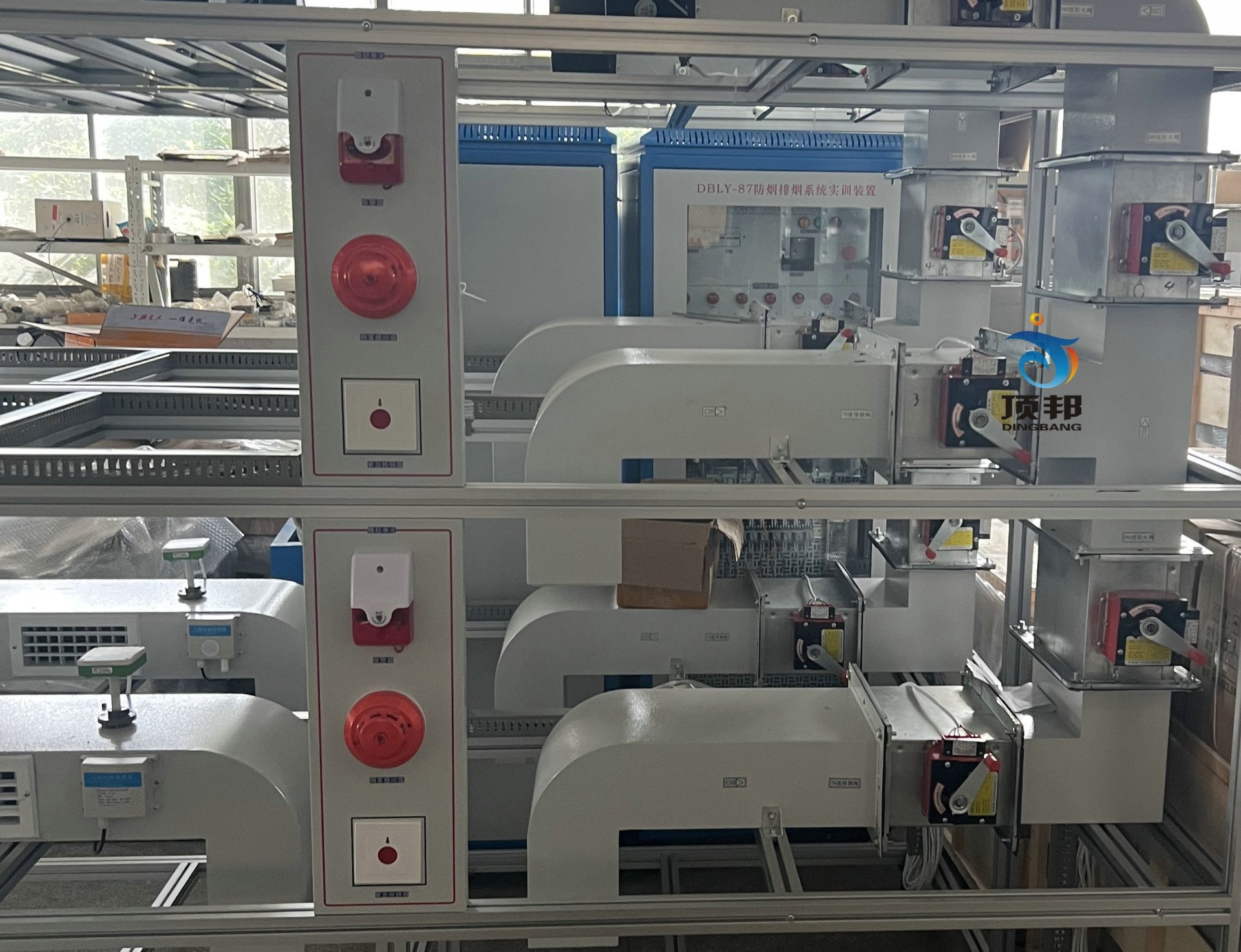

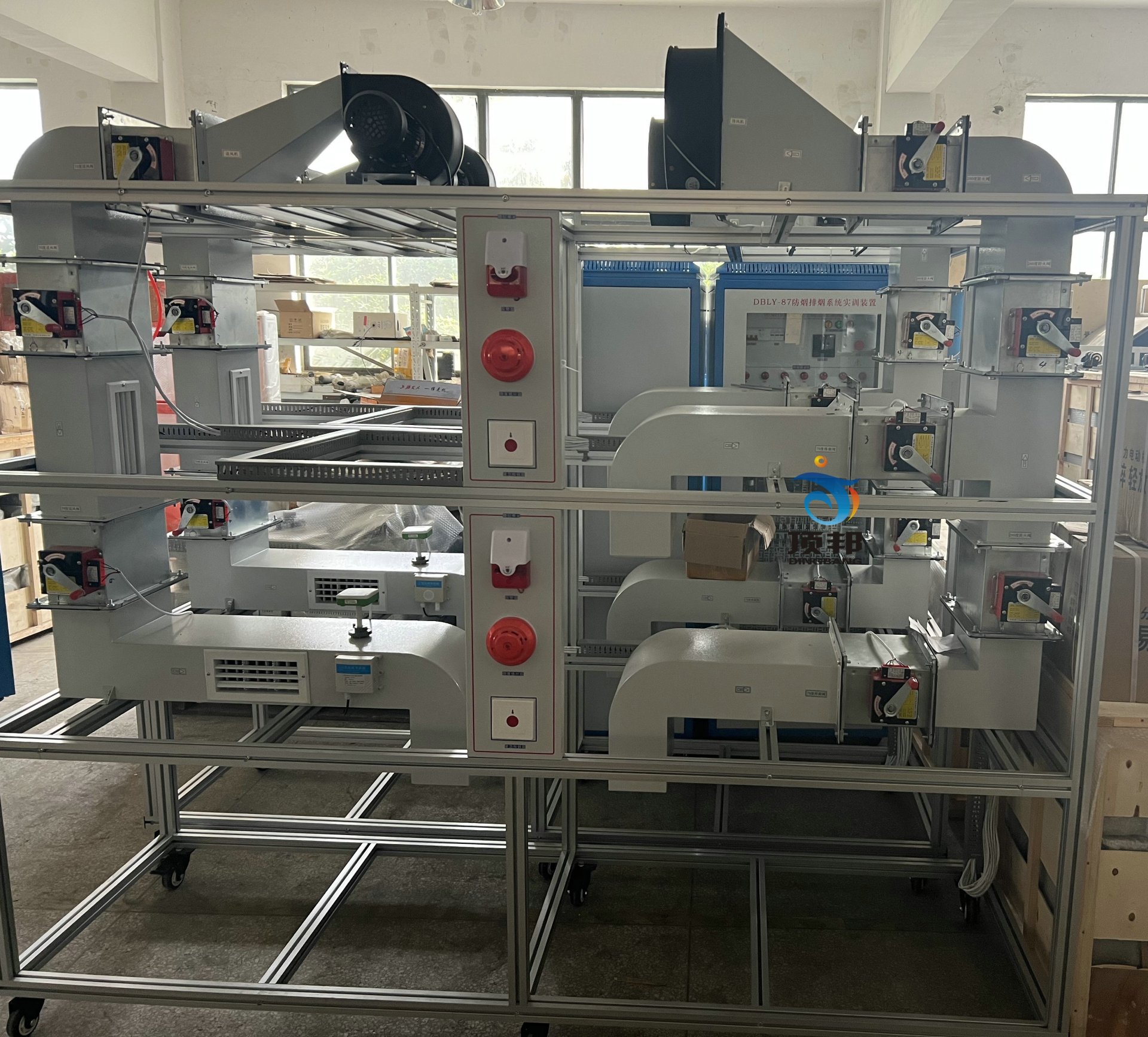

2、模拟通风排烟系统：由加压送风机、加压送风管道、排烟风机、自动排烟防火阀、280防火阀及70防火阀排烟口等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
（1）加压送风机采用多翼式离心风机。
（2）加压送风管道采用不燃材料制作，加压送风口用常闭式。采用手动或电动开启控制方式。
（3）排烟风机采用轴流风机，能在280度条件下工作不小于30Min。
（4）排烟防火阀，安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
（5）280防火阀4套，由控制执行器、不燃材料制作而成。
（6）70防火阀排烟口4套，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态，火灾时需要排烟时手动或电动打开。
（7）火灾探测器、报警器及报警按钮，用于火灾工况下自动报警。
3、铝型材框架，采用≥40mm×40mm的铝型材，框架尺寸≤2400mm×700mm×1700mm。
4、控制柜：
（1）内含总控模块：采用工业管理终端与数字量模块从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。内含电力控制系统、控制监控系统、接触器、热保护器等控制元件，面板上面有控制开关旋钮、工作状态指示灯及系统流程图。
（2）继电器模块：安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块。可以独立实现对通风排烟实验半岛体育网站（官方）网站/网页版登录入口/手进行过程控制。
（3）仪表模块：分别安装了数字温控仪表、电流表、电压表等，用于监控、风机，执行元件的工作电流和电压，监控出风口、回风口的温度。包括：CO2、传感器1个（24VDC4-20MA）、湿度传感器 1个（24VDC4-20MA）、温度传感器1个（24VDC4-20MA）、烟雾传感器。高精度烟雾浓度检测采集模块气体变送器（24VDC4-20MA）。
（4）DDC数字量控制模块2套：
16路AI输入，6路DO输入，8路DO输出，模拟排烟系统的控制。
（5）控制柜尺寸：≤800mm×700mm×1700mm。
5、实验台智能控制模块
本模块可控制整机工作环境，确定系统的工作稳定，可保护半岛体育网站（官方）网站/网页版登录入口/手实训时的稳定和安全，关键时可切断总电源。
（1）智能控制模块可检测、液晶显示、监控装置系统的交流电源的电压，在测量过压时，半岛体育网站（官方）网站/网页版登录入口/手过载保护能够采集被监控半岛体育网站（官方）网站/网页版登录入口/手交流电源的电流值，在测量过流值时，半岛体育网站（官方）网站/网页版登录入口/手过载保护能够采集被监控半岛体育网站（官方）网站/网页版登录入口/手交流用功功率温度、在测量过温时，半岛体育网站（官方）网站/网页版登录入口/手过载保护。
（2）软件平台：
电流、电压、温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
（3）工作电源：额定电压AC220V，功耗正常监视状态≤2W。报警状态≤2.5W。
（4）监控报警过压（115%），欠压（80%）过流，电流（50~1000mA）。
（5）温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
（6）电流检测通道：1路、电压检测通道：1路。
（7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A。因此
（8）通讯接口：通讯/GPRS通讯(选配)有效通讯距离≤1km。
（9）通过手机可下载APP软件控制系统，或者电脑通过软件监控。
（10）传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配置不同，多路温度传感器使用的是100K特性的热敏电阻。
（11）功能显示：可显示电压、电流、功率。
（12）无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准。
（13）内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本。
（14）投标需要提供半岛体育网站（官方）网站/网页版登录入口/手电器安全质量监督检验中心以下文件对产品功能加以佐证：
①　提供可供现场查询检测报告编号
②　提供防触电保护，检测报告页面图
③　提供接地保护措施测试电流 (A): 1.5倍额定电流，但不小于25A，检测报告页面图
④　提供电气强度和绝缘电阻，检测报告页面图
⑤　提供机械强度，检测报告页面图
⑥　提供耐热、耐燃和耐漏电起痕，检测报告页面图
6、同步软件动画要求：
采用Lon Maker软件、力控软件，教学同步动画控制，软件与装置结合，在半岛体育网站（官方）网站/网页版登录入口/手上任何一点操作，软件会有同步的动画控制。以及对应的原理数据控制关系。
7、人机交互终端要求：
内装多功能教学软件，10点红外屏，处理器≥I3，硬盘：≥126G，尺寸：≥32寸,内存：≥4G，无线网络。
五、实训项目要求：
可开设但不限于以下实训项目：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
六、配置表

序号	半岛体育网站（官方）网站/网页版登录入口/手名称	数量	备注
1	CO2传感器	1个	4-20MA
2	湿度传感器	1个	4-20MA
3	铝型材框架	1个	4040MM铝型材框架2400600*1600
4	温度传感器	1个	4-20MA
6	压差开关	1个
7	烟雾传感器	2套	高精度烟雾浓度检测采集模块气体变送器
8	70防火阀	2套
9	280防火阀	4套
10	DDC控制模块，	2套	16路AI输入，6路DO输入，8路DO输出
11	回风道管路	1套	按要求
16	通风管路	2米	定制
12	正压送风阀	2套
13	排风风机	1套	180W/220V
14	送风机	1个
15	编程软件	1个
16	仪表	1套
17	动画软件	1套	随机联动
18	报警器	2套
19	报警按钮	2套
20	触摸式一体教学平台	自备	内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
