DB-TYN32 便携式太阳能电池测试仪

一、产品综述：

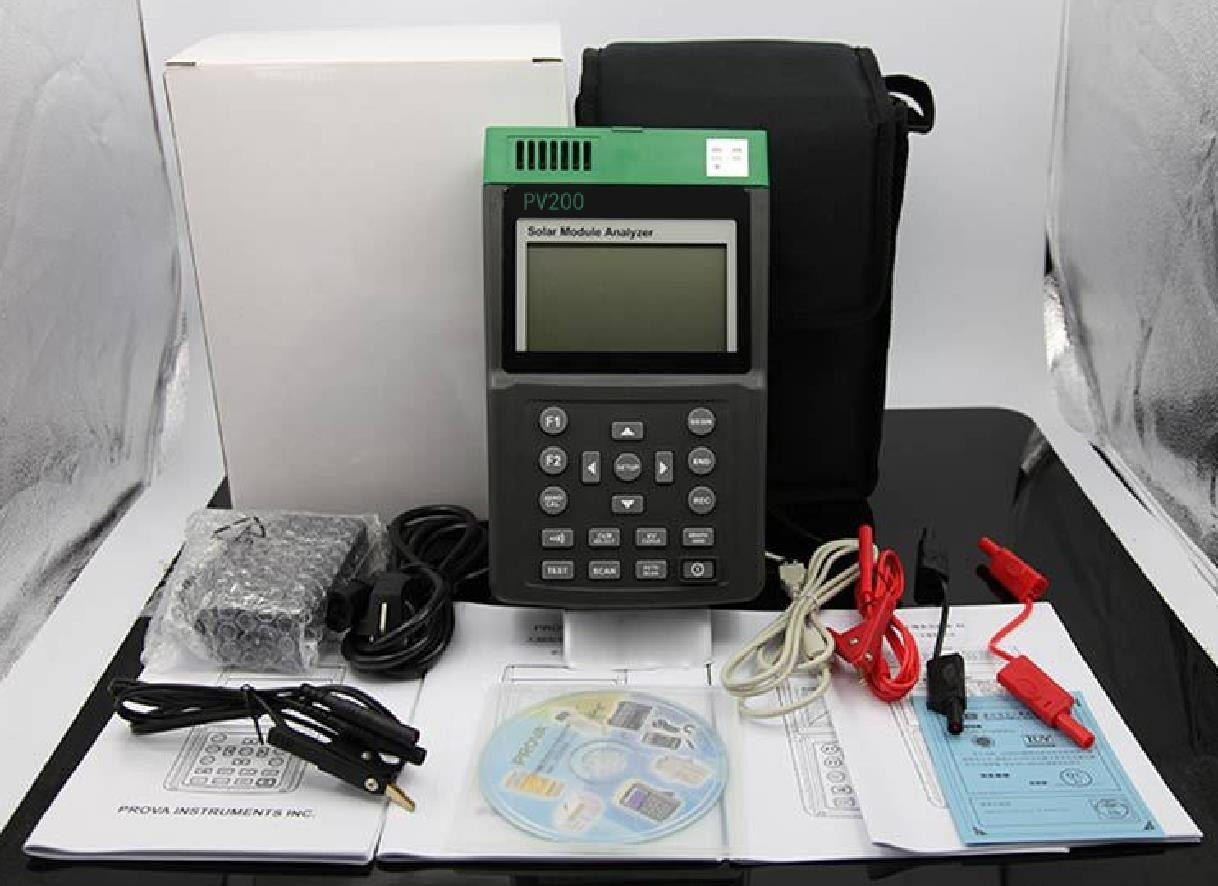

DB-TYN32便携式太阳能电池测试仪主要用于室外太阳能电池组件伏安特性测试，适应野外工作需求。 同题参见事实上主机内置用户熟悉的WINDOWS操作界面，具备防尘、防溅水功能，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。本产品附带环境温度、电池板温度、辐照度检测等测试探头，能够全面记录测试的环境状态。测试仪主机采用便携式设计，可为太阳能电站设计、验收、维护提供测试保障，为用户提供一流的操作体验。能够方便、快速的测试太阳能电池组件在自然光照下的工作特性，并采用高亮、阳光下可视彩色液晶，测试结果直观明确，

便携式太阳能电池测试仪采集器采用高性能微处理器为主控CPU，由预先存储在 EPROM中的设定的数据通过 D/A转换电路输出控制电压。 继续了解电压步长的确定是通过测试出组件的开路电压完成的。采用确定电压步长的方法可以实现对不同型号组件的自动识别，大容量数据存储器。测试时由机内的半岛体育网站（官方）网站/网页版登录入口/手机版成为纽卡负载实现了被测组件从开路到短路的变化过程，其半岛体育网站（官方）网站/网页版登录入口/手机版成为纽卡负载电路采用电压控制、电容保持的暂稳态工作方式。半岛体育网站（官方）网站/网页版登录入口/手机版成为纽卡负载的输出跟随一个控制电压，使测试点在 I-V特性曲线上形成一个合理的分布。测试仪可以实时给出被测组件的开路电压、短路电流、最佳工作点、填充因子以及光强的测试数据。
二、技术特点：
并显示发电量与累积辐照度数据。能够连续数天检测组件在户外的功率变化曲线和辐照度变化曲线，● 提供业内独有的连续发电量测试功能，
● 独家支持符合IEC61863规定的多种测量条件转换功能，适应最新检测标准要求。
● 高亮、阳光下可视液晶显示，USB外设接口，提供非同一般的操作体验。
● 采用WINCE图形系统，多国语言可选，让您能够迅速掌握仪器的各项功能。
● 室外低照度伏安特性测试，并提供标准STC测试条件修正。如果用户需要，可提供计量服务。出具计量证书。
● 内置丰富的太阳能电池组件修正模型数据库，为测试结果的转换比对提供参考，覆盖大多数组件生产商的产品，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。
为用户提供可靠的安全保障。自动量程切换功能，● 内部具备高压隔离电源设计，带过压过流保护。并提供可设定的自动连续测试功能。
● 内置大容量可更换锂离子电池，为测试提供充足电力。
并提供用户可选的辐照度计量证书。● 具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能，
P-V曲线，短路电流，● 可测量参数： I-V曲线，峰值功率点电压、电流，峰值功率，并联电阻，定电压点电流，开路电压，转换效率，串联电阻，填充因子，太阳电池温度。环境温度、辐照度。

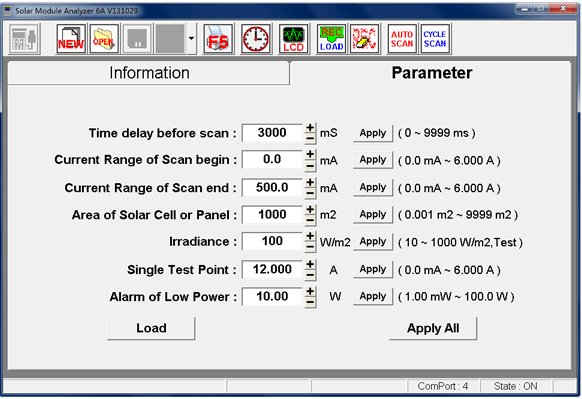

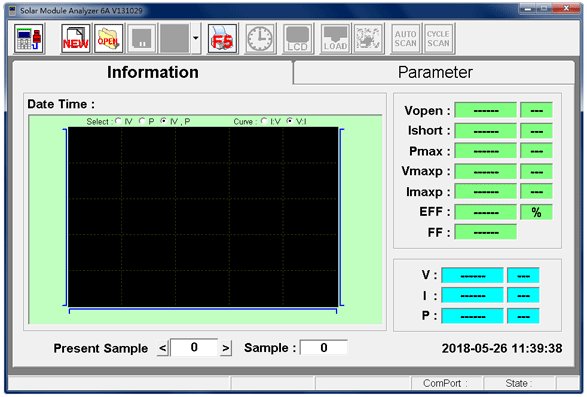

三、便捷直观的曲线测试操作
高分辨率全局测试曲线显示，自动连续测试功能。被测组件的伏安特性细节特征、环境信息和校准组件信息一目了然，并提供数据保存、读取与传输功能。提供更高采样率选择功能。

四、典型应用：
DB-TYN32便携式太阳能电池测试仪具有测试精度高，测试速度快、重量轻等特点，并且标配辐照度、温度等环境探头，是太阳能电池组件设计开发、外场鉴定及教学演示的最佳半岛体育网站（官方）网站/网页版登录入口/手机版成为纽卡。 继续了解

五、技术规范：
 电器规格 (23℃±5℃)

DC直流电压:

DC直流电流:

注：1、辐照度测试准确度会因为大气条件不同以及周围环境的影响而产生改变。±3.0%读数准确度指标是在满足AM1.5光谱分布的AAA级太阳模拟器辐照下测得。
2、转换标准STC条件最大功率准确度的测试条件为：稳定辐照度≥700W/m2，光谱AM1.5，太阳光入射角（垂直）≤±25°，被测太阳电池组件或方阵背面温度15℃～65℃。与此同时
