[规格型号]：	DB-SD47
[产品名称]：	Arduino创新实训平台
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

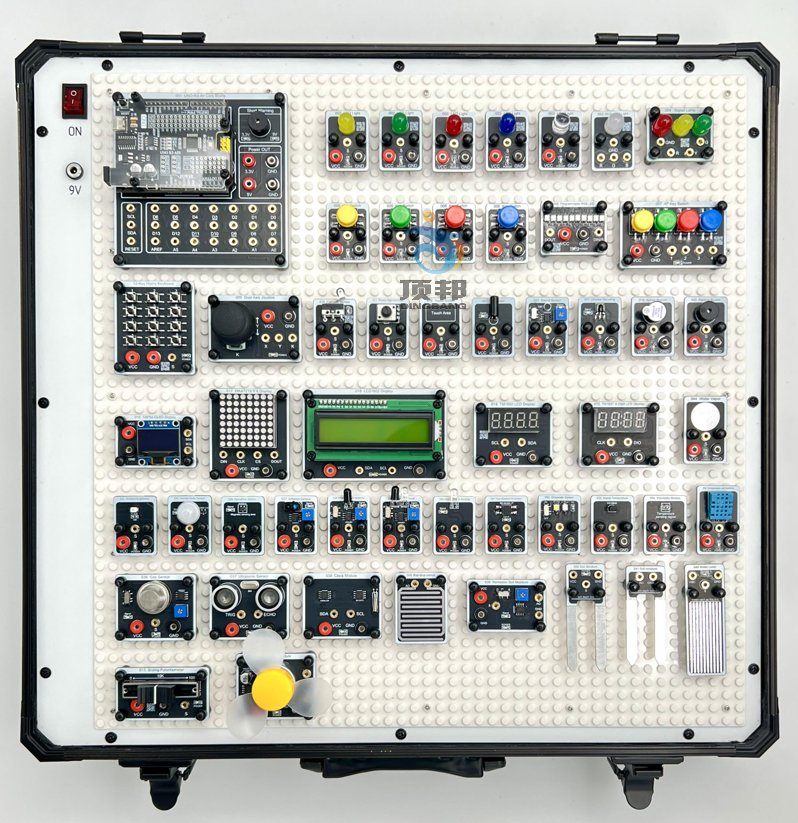

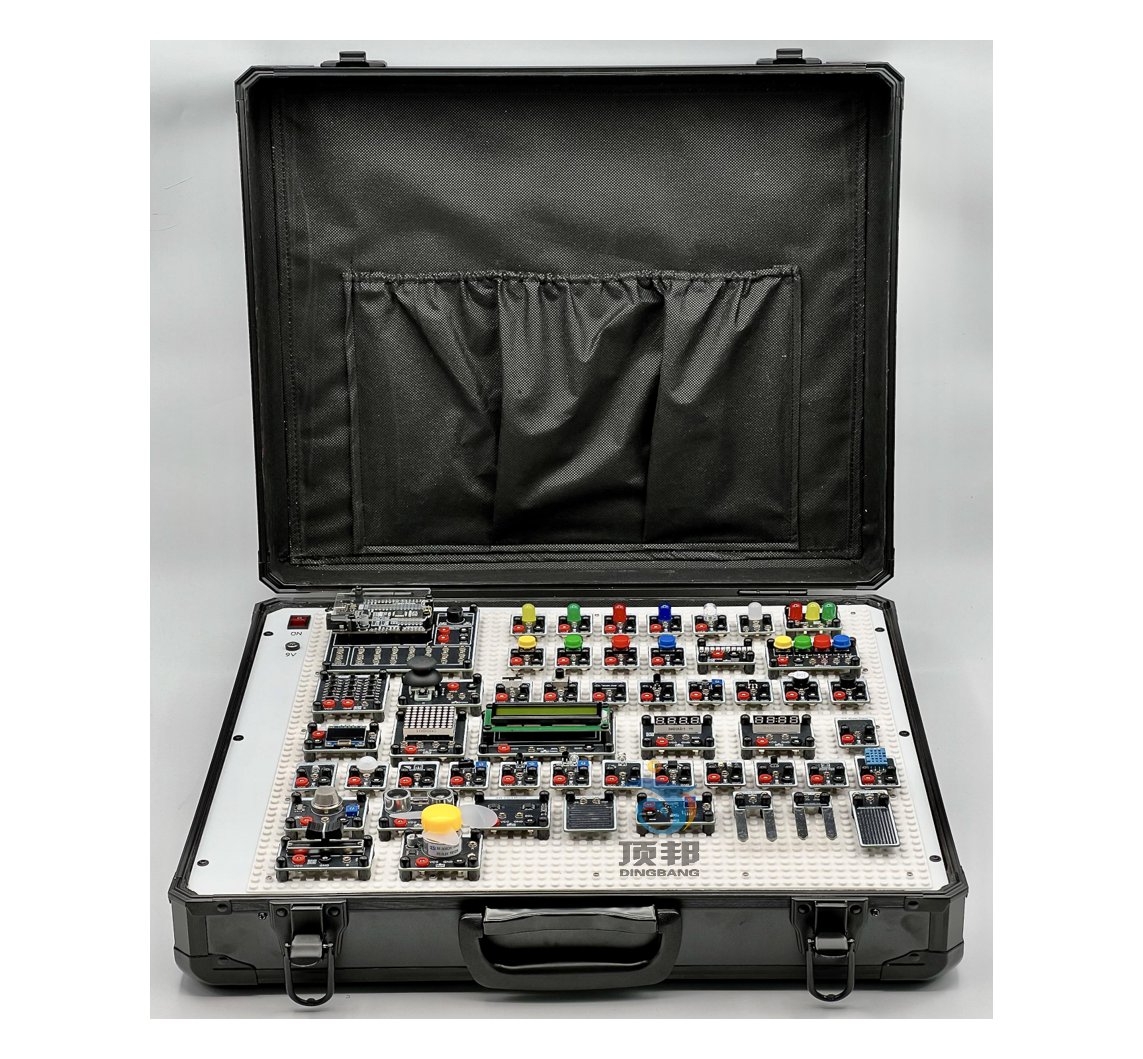

DB-SD47 Arduino创新实训平台

为实践教学而生的模块化半岛体育网站（官方）网站/网页版登录入口/手系统
产品定位
面向中小学、职业院校及高校的一站式Arduino教学平台，通过54个标准模块+即插即用设计，让半岛体育网站（官方）网站/网页版登录入口/手编程教学摆脱繁琐与不稳定，专注创新实践。
核心设计理念
✅ 安全可靠：
 独立电源分区（红/黑/二色隔离）
 短路自动断电保护（响应时间仅需200ms），声光报警
 采用隔离电源，抑制共模信号，抗干扰能力更强
 使用 2mm 实验叠插线，确保连接稳定可靠
 塑料保护套和黄铜信号孔增强安全性和耐用性。
✅ 效率革命：
 洞洞板模块1秒固定
 支持单孔叠插，提供更多模块排列灵活性。
 Type-C直连编程（兼容主流Arduino IDE）
 直接使用叠插线连接传感器
 开箱即用，关箱即走
✅全面的模块集：
 包含 52个独立模块，涵盖传感器、电机、执行器、显示屏等多个领域。
 模块分类包括：
 输入模块：按键模块、触摸开关、旋转电位器等。
 输出模块：LED 灯、显示屏、蜂鸣器、电机等。
 传感器模块：温度、湿度、气体、超声波等。
 通信模块：红外遥控接收模块等。
 模块可自由固定在基板上，方便设置和使用。
✅ 教学友好：
 配套45课时实验手册（含基础电路到物联网应用）
 模块可自由固定在基板上，开箱即用，关箱即走，方便课堂管理和存储。
 便携设计，适合不同课堂规模的使用。另外
适用人群：
• 中小学创客半岛体育网站（官方）网站/网页版登录入口/手
• 大学半岛体育网站（官方）网站/网页版登录入口/手设计课程
• 职业院校技能培训
应用领域：
• 智能家居
• 机器人控制
• 物联网应用
为什么选择我们的实训箱？
• 专为半岛体育网站（官方）网站/网页版登录入口/手设计：根据半岛体育网站（官方）网站/网页版登录入口/手者的反馈量身定制，满足课堂环境的独特需求。
• 耐用和安全：坚固耐用，适合半岛体育网站（官方）网站/网页版登录入口/手频繁使用，内置安全保护措施。
• 全面覆盖：54 个模块支持从初级到高级的多样化项目。
• 可扩展性：适合不同班级规模，每个箱体独立使用，易于管理。
• 促进协作：支持小组项目，鼓励半岛体育网站（官方）网站/网页版登录入口/手团队合作。
• 课程灵活性：可融入科学、技术、工程、艺术和数学（STEAM）等多种学科。
产品特点：
稳定可靠的连接体验
实训箱配备稳定的专用2mm实验叠插线，确保每一个模块间的链接牢固且信号传输无误，为实验的稳定运行提供基础保障。支持单孔叠插的设计，激发半岛体育网站（官方）网站/网页版登录入口/手更多创意连接方式，拓展实验的多样性和复杂性，让半岛体育网站（官方）网站/网页版登录入口/手在实践中探索更多可能性。
安全便捷的电源设计
电源区使用醒目的颜色分设计，搭配塑料保护套安全插孔，有效降低触电风险，为师生的安全保驾护航。黄铜信号孔保证信号长期稳定，确保实验数据的准确性和可靠性。内置电源，只需外插220V即可使用，操作简单便捷。电源具备短路报警和短路保护功能，即使半岛体育网站（官方）网站/网页版登录入口/手在操作中出现失误，也能及时保护系统，避免损坏，保证教学的连贯性。
丰富的模块配置
实训箱标配54个独立模块，内容覆盖传感器、电机、执行器、物联网等多个领域，满足不同课程和项目的教学需求。从基础的LED灯模块到复杂的超声波传感器模块，从传统的电机模块到前沿的物联网模块，丰富的模块种类为半岛体育网站（官方）网站/网页版登录入口/手提供了广阔的实践空间。
开箱即用，关箱即走
每个模块均可自由固定在基板上，实现“开箱即用，关箱即走”的便捷操作，提高教学效率，让半岛体育网站（官方）网站/网页版登录入口/手能够更专注于实验本身。
强大的技术规格
基于增强型兼容Arduino UNO 开发板设计，工作电压5V，输入电压推荐7-12V（DC直流），数字引脚14个（其中6个提供PWM输出），模拟输入引脚8个（A0-A7），每个I/O引脚的直流电流可达20毫安（mA），5V直流电源输出可达2000毫安（mA），满足各种半岛体育网站（官方）网站/网页版登录入口/手元件的供电需求。板载ATmega328P-PU微控制器，拥有32KB Flash Memory、2KB SRAM和1KB EEPROM，时钟频率16MHz，具备强大的数据处理能力，能够支持半岛体育网站（官方）网站/网页版登录入口/手进行复杂的编程和项目开发。
独特的增强特性
相较于普通Arduino开发板，该实训箱具有显著的增强特性。加强供电设计，G|V能够提供最大5V2A/3.3V1A的输出能力，满足更多半岛体育网站（官方）网站/网页版登录入口/手的用电需求。板载电路保护和电源选择电路，有效防止电路损坏，延长半岛体育网站（官方）网站/网页版登录入口/手使用寿命。板载2.54间距G|V|S扩展排针接口，免去使用扩展板的麻烦，简化电路搭建流程。Type-C通信接口，无需区分正反，使用更加方便，提高教学效率。引出A6、A7模拟接口，可扩展更多功能，为半岛体育网站（官方）网站/网页版登录入口/手的创意实现提供更多可能。支持DC5525输入接口，允许6-12VDC输入，兼容多种电源半岛体育网站（官方）网站/网页版登录入口/手。
实训箱标配 54 个独立模块，覆盖多个领域，包括但不限于：
• LED 灯模块（5 个），用于基础输出和灯光效果。
• RGB LED 灯模块，用于颜色操控和高级灯光项目。
• 按键模块（4 个），用于输入和控制。
• 12 键矩阵键盘模块，适合复杂输入场景。
• 双轴摇杆模块，用于二维运动控制。
• 碰撞传感器模块，用于检测冲击。
• 旋转电位器模块，用于模拟输入控制。
• 触摸开关模块，支持触控交互。
• 滑动电位器模块，用于可变电阻控制。
• 4 位 LED 数码管模块，用于数字显示。另外
• OLED 显示屏模块，提供高质量图形输出。
• 8*8 点阵显示模块，用于创建图案和动画。
• LCD1602 液晶显示模块，用于文本和简单图形。
• 有源和无源蜂鸣器模块，用于声音输出。
• 倾斜传感器模块，用于检测方向变化。
• 声音传感器模块，用于音频输入。与此同时
• 38K 红外遥控接收模块，用于无线控制。
• 环境亮度传感器模块，用于光线检测。换句话说
• 人体传感器模块，用于存在检测。另外
• 霍尔磁性传感器模块，用于磁场检测。
• 红外传感器循迹模块，用于线跟踪等应用。
• 红外信号接收火焰传感器模块，用于火灾检测。
• 红外传感器避障模块，适合机器人项目。
• 红外信号发送模块，用于无线通信。
• 四向倾斜传感器模块，用于多方向检测。
• 灰度传感器模块，用于颜色检测。因此
• 数字温度传感器模块，用于精确温度测量。
• 热敏传感器模块，用于温度感测。
• 温湿度传感器模块，用于环境监测。
• 气体传感器模块，用于检测多种气体。
• 超声波传感器模块，用于距离测量。
• 时钟模块，用于计时功能。
• 雨水/土壤湿度传感器模块（2 个），用于环境项目。
• 雨滴传感器探头，用于降雨检测。
• 土壤湿度传感器探头，用于农业相关项目。与此同时
• 土壤湿度传感器模块，用于数据收集。
• 水位传感器模块，用于液体水平检测。
• 水蒸气传感器模块，用于湿度测量。
• 电机模块，用于基础电机控制。
这些模块可自由固定在基板上，开箱即用，关箱即走，方便课堂管理和存储。

技术规格

微控制器	ATmega328P-PU
工作电压	5V
输入电压（推荐）	7-12V（DC直流）
数字引脚	14 个（其中 6 个提供 PWM 输出）
PWM 数字 I/O 引脚	6 （D3， D5， D6， D9， D10， D11）
模拟输入引脚	8 （A0-A7）
每个 I/O 引脚的直流电流（S）	20毫安（mA）
5V直流电源输出（G\|V）	2000毫安（mA）
Flash Memory	32 KB （ATmega328），其中 0.5 KB 由引导加载程序使用
SRAM	2 KB （ATmega328P-PU）
EEPROM	1 KB （ATmega328P-PU）
时钟频率	16 MHz
板载LED	D13

模块清单

模块名称	数量
DB-SD47-001 Arduino核心模块	1
DB-SD47-002 LED灯模块	5
DB-SD47-003 RGB LED灯模块	1
DB-SD47-004 信号灯模块	1
DB-SD47-005 可编程RGB LED灯带模块	1
DB-SD47-006 按键模块	4
DB-SD47-007 4P按键模块	1
DB-SD47-008 12键矩阵键盘模块	1
DB-SD47-009 双轴摇杆模块	1
DB-SD47-010 碰撞传感器模块	1
DB-SD47-011 旋转电位器模块	1
DB-SD47-012 触摸开关模块	1
DB-SD47-013 滑动电位器模块	1
DB-SD47-014 四位LED数码管模块	1
DB-SD47-015 四位LED时钟数码管模块	1
DB-SD47-016 OLED显示屏模块	1
*DB-SD47-017 88H点阵显示模块**	1
DB-SD47-018 LCD1602液晶显示模块	1
DB-SD47-019 有源蜂鸣器模块	1
DB-SD47-020 无源蜂鸣器模块	1
DB-SD47-021 倾斜传感器模块	1
DB-SD47-022 声音传感器模块	1
DB-SD47-023 38K红外遥控接收模块	1
DB-SD47-024 环境亮度传感器模块	1
DB-SD47-025 人体传感器模块	1
DB-SD47-026 霍尔磁性传感器模块	1
DB-SD47-027 红外传感器循迹模块	1
DB-SD47-028 红外信号接收火焰传感器模块	1
DB-SD47-029 红外传感器避障模块	1
DB-SD47-030 红外信号发送模块	1
DB-SD47-031 四向倾斜传感器模块	1
DB-SD47-032 灰度传感器模块	1
DB-SD47-033 数字温度传感器模块	1
DB-SD47-034 热敏传感器模块	1
DB-SD47-035 温湿度传感器模块	1
DB-SD47-036 气体传感器模块	1
DB-SD47-037 超声波传感器模块	1
DB-SD47-038 时钟模块	1
DB-SD47-039 雨水/土壤湿度传感器模块	1
DB-SD47-040 雨滴传感器探头	1
DB-SD47-041 土壤湿度传感器探头	1
DB-SD47-042 土壤湿度传感器模块	1
DB-SD47-043 水位传感器模块	1
DB-SD47-044 水蒸气传感器模块	1
DB-SD47-045 电机模块	1
合计	52
