[规格型号]：	DB-E807
[产品名称]：	FPGA实验教学系统
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

DB-E807 FPGA实验教学系统

一、系统概述：
FPGA实验教学系统是适合工科专业进行EDA课程教学实验以及课程设计的必备工具，系统由四部分组成，包括：可编程逻辑器件（FPGA）部分、外围接口部分、扩展接口部分，实验内容丰富生动形象，能够大大的激发半岛体育网站（官方）网站/网页版登录入口/手的兴趣，使半岛体育网站（官方）网站/网页版登录入口/手老师在教学的过程中能够寓教于乐，同时在半岛体育网站（官方）网站/网页版登录入口/手EDA的同时可以加强对控制、通信、半岛体育网站（官方）网站/网页版登录入口/手电路等课程进行加深，让半岛体育网站（官方）网站/网页版登录入口/手学有所得。

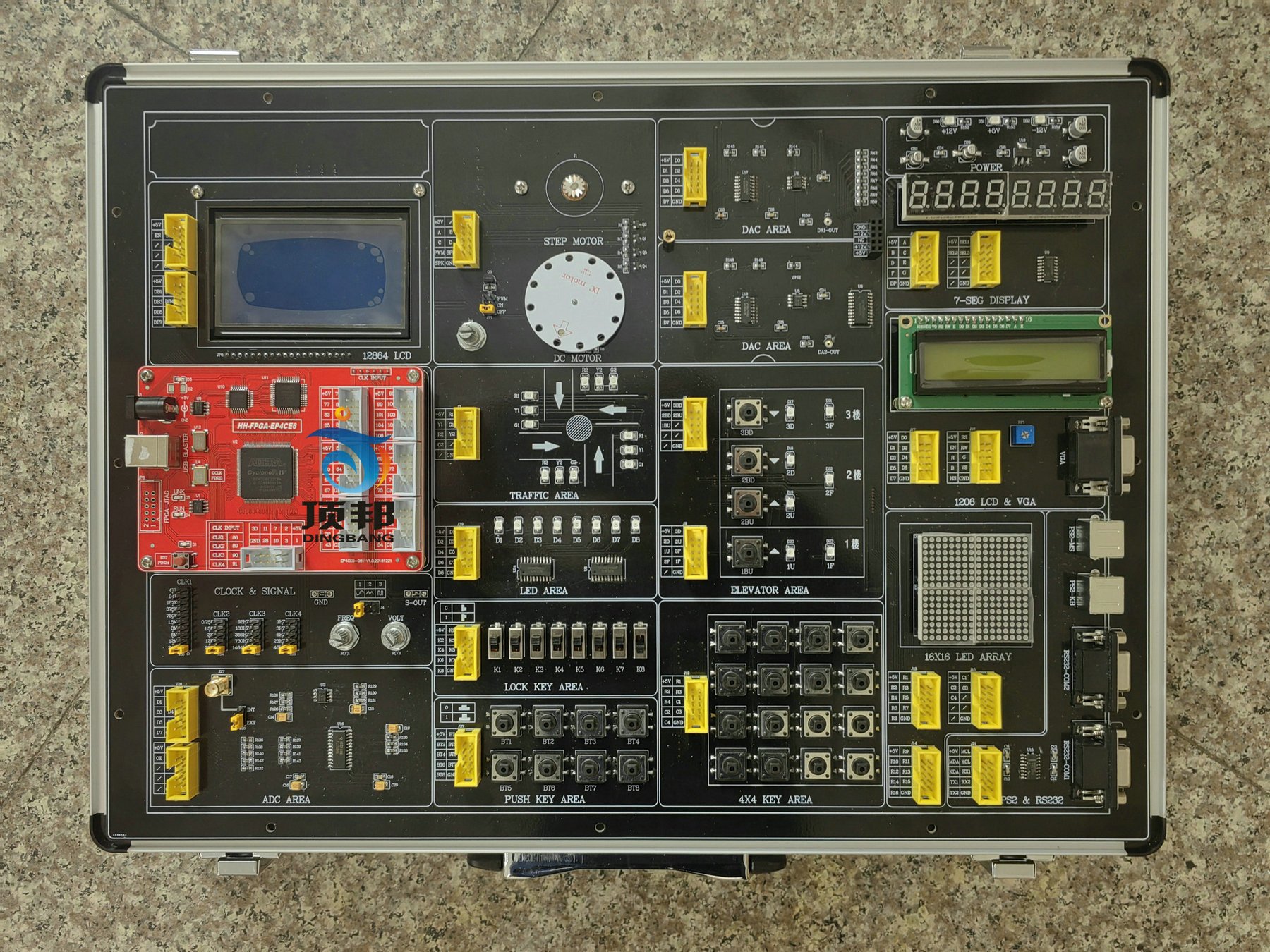

阁下收货时请检查FPGA实验教学系统

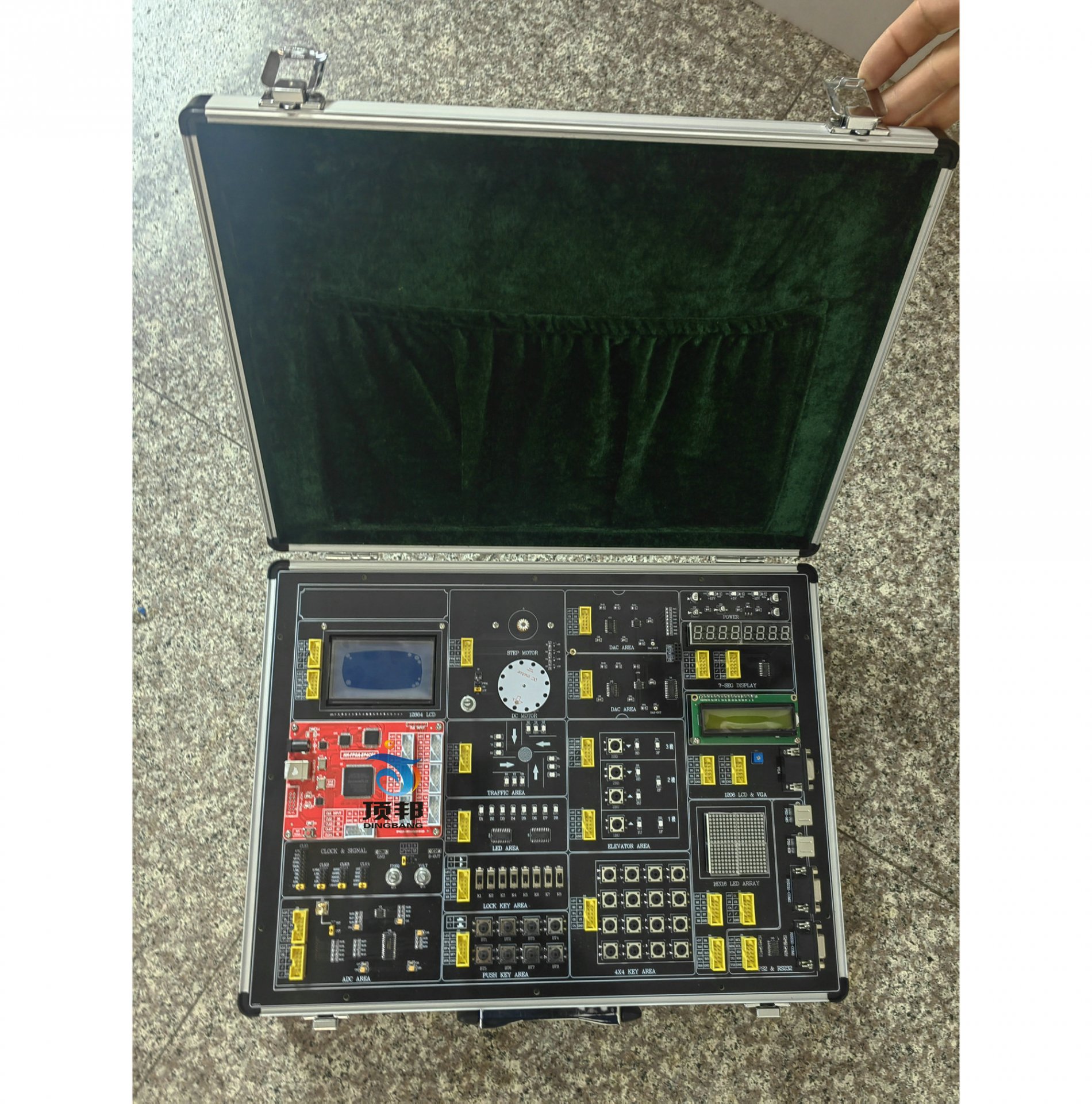

核实FPGA实验教学系统的数量及配件

二、结构特点：
1、FPGA采用ALTERA CycloneIV系列中的EP4C6用户可更换其它核心板；
2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE设计验计；
3、FPGA核心板板载USB-Blaster下载调试模块。只需要一根USB连接线即可进行程序的加载调试；
4、FPGA主芯片I/O口完全开放，用户可以任意定义；
5、核心板提供7路8位信号连接端口，供用户进行外部模块与FPGA的连接，同时对外部模块进行供电；
6、核心板提供一路50M的系统时钟和系统复位电路；另外
7、FPGA核心板单5V供电，用户可使用FPGA核心板进行其它教学科研设计；
8、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；
9、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；
10、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；
11、QUARTUSII11.0开发软件，支持多种语言输入，自带LICENSE；
12、可以配套虚拟仿真软件；
13、详细的操作手册，含软、硬件的使用说明，各模块的功能说明。
三、系统组成
1、FPGA实验教学系统核心板组成
1）FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N；
2）FPGA内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片；
3）8M-Byte SDRAM；
4）4M-Bits EPCS4；
5）JTAG编程调试接口；
6）USB-Blaster下载调试模块；
7）7个扩展接口，扩展FPGA共56个IO接脚
8）50M系统时钟输入；
9）一路复位电路模块；
10）5V/DC电源输入接口；也就是说
2、系统底板组成
1）16位拨动开关输入模块
2）16位按键开关输入模块
3）4*4矩阵键盘输入模块
4）16位LED显示模块
5）16*16点阵显示模块和8X8双色
6）128*64点阵图形液晶显示模块
7）1602字符液晶显示模块
8）8通道8位并行AD转换模块
9）2路8位并行DA转换模块
10）幅度、频率可调的信号源输出
11）蜂鸣器、喇叭输入接口模块
12）1个四向模拟交通灯控制模块
13）1个四相步进电机控制模块
14）1个速度可控、可测直流电机模块
15）1个VGA接口
16）2个UART串行通信接口
17）2个PS2接口模块
18）4路脉冲输出（24MHZ-1HZ）
19）设计有MCS-51 单片机总线接口，可以选配单片机核心模块。
20）实验导线要求以排线形式，不采纳单根连接方式。
21）8位LED数码管
22）电源模块
23）外部时钟模块
24）单次脉冲源
四、实验项目
1、基于QUARTUSII图形输入电路的设计
2、基于VHDL格雷码编码器的设计
3、含异步清零和同步使能的加法计数器
4、八位七段数码管动态显示电路的设计
5、数控分频器的设计
6、图形和VHDL混合输入的电路设计
7、基本触发器的设计
8、可控脉冲发生器的设计
9、基于VHDL的抢答器的设计
10、基于VHDL的表决器的设计
11、正负脉宽调制信号发生器设计
12、AUDIO半岛体育网站（官方）网站/网页版登录入口/手音乐实验
13、直流电机的测速实验
14、步进电机驱动控制
15、交通灯控制电路实验
16、PS2接口键盘显示实验
17、VGA彩条信号发生器的设计
18、数字频率计的设计
19、多功能数字钟的设计
20、电梯控制的设计
21、AD/DA转换实验
22、矩阵键盘接口电路的设计
23、加法器
24、译码器
25、编码器
26、数据选择器
27、移位寄存器
28、计数器
29、数码管动态扫描显示电路
30、简易交通灯控制电路
31、汽车尾灯控制电路
32、4*4矩阵键盘实验
33、16*16点阵基础实验
34、16*16点阵显示汉字实验
35、液晶显示实验
36、FPGA实验系统的安全保护设计
五、配套软件
根据不同用户要求可配套不同版本的软件，随机配套的软件功能齐全，支持VHDL/Verilog硬件描述语言等多种设计输入。
六、配置清单

半岛体育网站（官方）网站/网页版登录入口/手名称	FPGA实验教学系统
型号	DB-E807
主芯片	EP4CE6
工作电压	～220v±10%，50Hz±1Hz
尺寸（mm）	410 x 260 x 80
重量(kg)	<4
附件清单	1	USB连接线× 1	2	信号连接线× 10
	3	QuartusII、程序光盘×1	4	实验指导书×1
	5	AC电源连接线×1	6	保修卡/合格证×1
