[规格型号]：	DB-SD31
[产品名称]：	交流电路实验箱
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

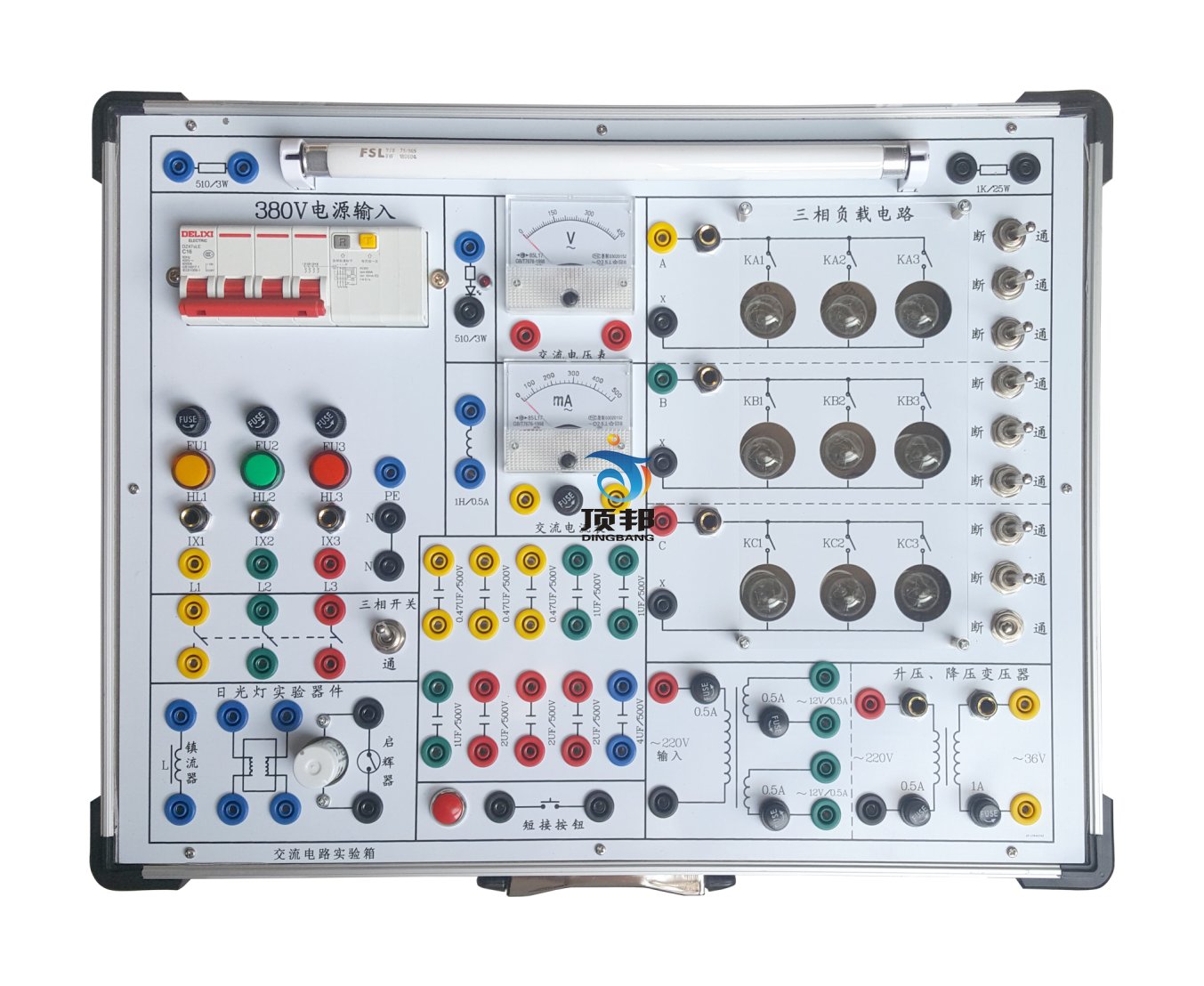

DB-SD31 交流电路实验箱

1、电源：交流输入三相四线380V±10%，配4芯电源插头。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。
5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压电容（1µF/500V、2.2uf/500V、0.47µF/500V各3个）。
6、日光灯管和灯脚装在电路板的正面，方便灯管的维修维护。另外
7、日光灯管上面装有亚克力板保护罩，既能保护灯管又能保护实验者的安全。
8、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及4µF/500V高压电容各一只。通过实验可测试各元件的参数。
9、36V/220V升降压铁芯变压器 1只，原、副边均设有电流插座便于电流的测试，可测量原、副边电流，通过实验可掌握变压器参数测试的方法，并了解电压、电流和阻抗的变换关系。
10、双绕组变压器1只：220V/双路12V。通过实验可掌握变压器原、副边同名端，副边双绕组同名端的判断方法，进一步理解同名端在变压器应用中的意义。
11、交流电路实验箱设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA。带有短路保护。
12、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又保护实验导线不被烫坏。还保护了安全。
13、交流电路实验箱箱子设计有专用接地保护设施。另外
14、配置独立三相开关1个（9脚），短接按钮1个。
15、配置510/3W电阻2个，配置发光二极管2个。
16、配套自锁紧护套实验导线12根（红、黄、绿、黑各3根），电流接口线1根。
17、可选配耦合电感1对，通过实验可进一步理解电流互感器的原理。
18、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 486×366×148mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高
9、电流互感器实验
三、实验箱配置

序号	名称	说明	数量
1	交流电路实验箱	含机箱、电源、实验电路和分立元件等	1套
2	三相四线交流电源线		1根
3	实验导线		1套
4	实验指导书		1本
