[规格型号]：	DB-A7
[产品名称]：	模拟电路实验箱
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

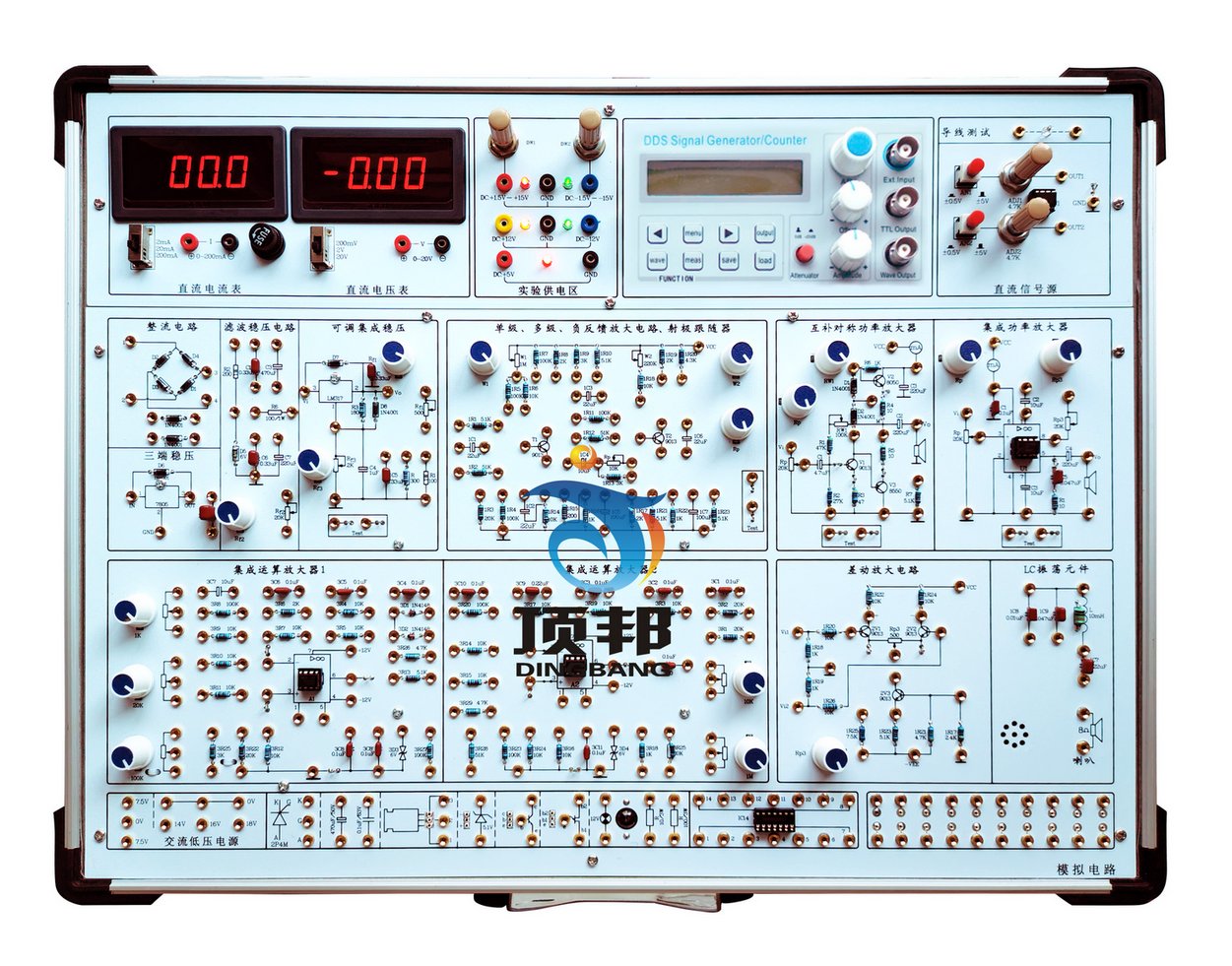

DB-A7 模拟电路实验箱

模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使半岛体育网站（官方）网站/网页版登录入口/手在实验时对原理一目了然。
一、技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。
有短路保护功能。
(2)DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。
3）完善的电源保护电路：过流保护、过压保护、接反保护。
2、信号源
直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器（有100：1衰减输出）
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）
三角波：0～20V（20V为峰—峰值，且正负对称）
方波：0～20V（20V为峰—峰值，且正负对称）
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
实验电路单元
1）单级放大电路、二级放大电路、射极跟随器电路、负反馈放大电路。
2）差动放大电路。
3）LM386集成功率放大电路和互补对称功率放大电路。
4）2组运算放大器电路。
5）半波、全波、桥式整流、滤波电路和并联稳压电路。
4、分立元件区
设计有1个8Ω扬声器、1个可控硅2P4M、1个470uF和0.1uF电容、1个5.1V稳压管、1个三极管接插座、1个集成稳压管接插座、1个10/3W电阻、1个100/3W电阻、1个12V指示灯、1个14芯集成电路插座。
5、测量工具
1）一个0-20V的数字直流电压表/交流毫伏表，分三档。分别是200mV档、2V档、20V档。
2）一个是200MA数字直流电流表, 分三档。分别是2mA档、20mA档、200mA档。
3）导线通断测试电路1组。
6、实验板采用2mm厚敷铜板材，双面板制作工艺制成。防止实验连接插孔用多了出现松动掉落现象的发生。
7、采用高可靠自锁紧防转叠插座作为实验连接点。
8、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸505×386×160mm。
9、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。
二、实验内容
(一）分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成功率放大器
7、互补对称功率放大器
8、整流和滤波与并联稳压电路
9、集成稳压电路
10、集成电路RC正弦波振荡器
11、电流/电压转换电路
12、电压/频率转换电路
13、串联稳压电路
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路
2、积分与微分电路
①积分电路②微分电路③微积分电路
3、波形发生电路
①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路
4、有源滤波器
①低通滤波器②高通滤波器③带阻滤波器
5、电压比较器
①过零比较器②反相滞回比较器③同相滞回比较器
6、波形变换电路
（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号发生器。
四、实验箱配置

序号	名称	说明	数量
1	模拟电路实验箱	含机箱、工作电源、常用模拟信号源、实验电路区和分立元件	1台
2	供电电源线	1.5m	1根
3	2号实验导线	10cm-40cm	25根
4	保险丝	2A	2支
5	实验指导书		1本
