[规格型号]：	DB-QD34
[产品名称]：	气动调节阀拆装调校实训半岛体育网站（官方）网站/网页版登录入口/手
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

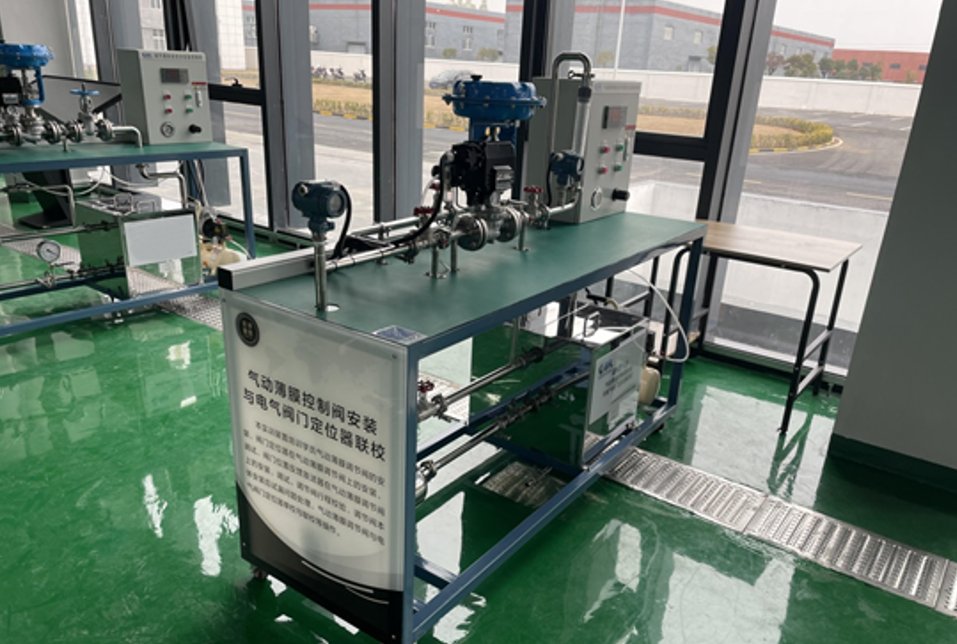

DB-QD34 气动调节阀拆装调校实训半岛体育网站（官方）网站/网页版登录入口/手

气动调节阀拆装调校实训半岛体育网站（官方）网站/网页版登录入口/手能够完成以下实训项目：
1、气动薄膜控制膜头的拆解与组装；
2、阀门定位器在控制阀上的安装、调试；
3、手操器的电路、气路连接；通常来说
4、调节阀行程校验；
5、调节阀本体试漏；
6、调节阀泄漏量测试；
范围描述
一．操作台1套
1、参考尺寸：≥900*600*700mm；
2、实训台面采用一级冷轧钢板
3、实训台架采用50*50mm方钢管焊接，能调整水平；另外
4、表面喷塑处理；
5、实训台面板。

二．操作盘1套
1、参考尺寸：≥500*180*600mm；
2、台面采用一级冷轧钢板；
3、表面喷塑处理；
4、盘内预留管路阀门安装位置；
5、转换开关。
三．漏电开关1个
电压220VAC；

四．盘内附件1套
仪表接线端子、铜管测量管道、电源插座、开关

五．数字精密压力变送器1个
1、测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA

六．涡轮流量计1个
1、测量介质：气体；测量范围：10L/min，压力：0.8MPa
量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；也就是说
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA

七．行程测量专用仪表1套
1.量程.0-30mm；另外
2.液晶显示器；
3.磁性仪表座；
4.测量调节阀行程时专用链接件；
5.配数据专用线

八．操作器1套
1.电源：220VAC或24VDC
2.阀位控制输出：0～10mA或4～20mA或0～5V或1～5V可选
3.阀位反馈输入：0～10mA或4～20mA或0～5V或1～5V可选
4.报警继电器输出：220VAC/3A或24VDC/3A
5.输入输出光电隔离
6.通讯接口：RS485或RS232

九、管路阀门2套
1、材质：不锈钢；
2、公称通径DN15，PN1.6Mpa

十．气动精密调压器1套
1、气源压力：0-0.6Mpa；
2、输出压力：0.4-400Kpa连续可调；
3、连接形式：ZG1/4″(PT1/4)；

十一．空气减压阀1套
气源压力：0-1.0Mpa；输出压力：12-600Kpa可调。

十四．安装支架2套
1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。
2、支架底部可自由移动；
3、表面镀锌处理。

十二．辅助操作台1套
1、参考尺寸：≥1200*600*700mm，二层；
2、实训台面采用一级冷轧钢板；
3、实训台架采用30*30mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、配零部件定位摆放标识；
6、实训台面铺厚度2mm透明胶板。

十三．气源管道快速接头1套
管道直径：6mm；材质：铜；数量1米
管道直径：6mm；材质：PVC；数量5米快速接头5个等满足使用。
十四、配套工具1套

1	十字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
2	一字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
3	开口扳手	10-12；工具钢。	1把
4	开口扳手	14-17；工具钢。	1把
5	开口/梅花扳手	13-13；工具钢。	1把
6	开口/梅花扳手	16-16；工具钢。	1把
7	活扳手	12〞；工具钢。	1把
8	梅花扳手	22-24；工具钢。	1把
9	内六角扳手	8mm；工具钢。	1把
10	锤子	3磅；工具钢木质手柄。	1把
11	錾子	12〞；T11钢材质。	1把
