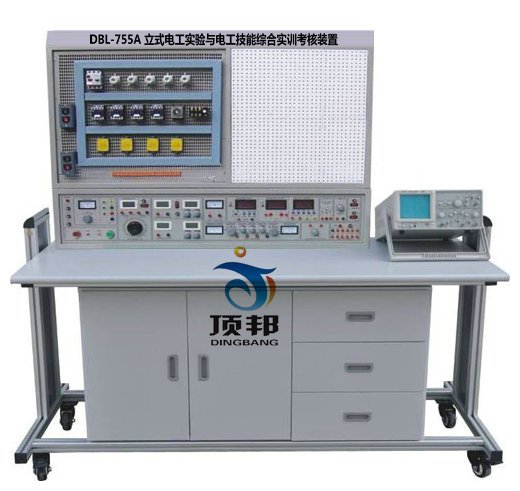

DBL-755A 立式电工实验与电工技能综合实训考核装置 同题参见

一、概述：
"电动机的安装维护与故障处理"，又能完成"电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展PLC可编程控制、变频技术等课程实验实训。 继续了解实验部分在九孔万能通用实验板上完成，能完成"工具及仪表的使用"，接近工业现场，动手能力强，实训方法灵活，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，"电动机基本控制线路的安装、 调试与维修"，"常用生产机械电气控制线路的故障分析与处理"等实训考核项目。该装置适用高等、中等、职校及技校现有半岛体育网站（官方）网站/网页版登录入口/手更新换代或新建扩建半岛体育网站（官方）网站/网页版登录入口/手的理想产品。"电工基本技能训练"，DBL-755A 立式电工实验与电工技能综合实训考核装置,即能完成“电工学”“电工原理"等课程实验，
二、特点：
1、即能完成电工实验又能进行电工实训考核，节省管理人员。通常来说大大节省实验用房，
2、创新实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。透明创新元件盒在九孔万能实验板上任意插接成实验电路，方法灵活，使半岛体育网站（官方）网站/网页版登录入口/手所学知识灵活运用、快速掌握。
接近工业现场，操作方便、灵活，更换便捷，3、技能实训部分在网孔板上完成，易扩展实训功能或开展新实训项目。
装置功能齐全。4、创新实验实训项目丰富，
一旦发生即可自动切断电源，并有单片机自动全程监控装置过载或短路，5、设有电压型电流型漏电保护器。故障排除后方可再次启动工作电源。能确保半岛体育网站（官方）网站/网页版登录入口/手和操作者安全。
6、参考标准为一室12台半岛体育网站（官方）网站/网页版登录入口/手台，1台教师台，教师台即能演示又能分别控制半岛体育网站（官方）网站/网页版登录入口/手台的工作电源。用户可根据半岛体育网站（官方）网站/网页版登录入口/手人数酌情增减，
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
相对湿度＜85%（25℃）2、温度：-10℃～40℃，
3、装置容量：＜1KVA
4、重量：200Kg
四、功能构成
　1、电源及参数：
输入时信号灯亮1.1输入电源：三相四线电源，
1.2电源输出：总电源开启后，有450V交流电压表指示输出电压。有0/1开关单独控制三相电源的输出。三相四线交流电源输出，按下启动按钮，
有表指示。输出最大电流2A，1.3可调交直流电源：0～240V连续可调交流电源输出，同时有0-250V直流电源输出（配备一台0.5KVA单相调压器）
使用方便。输出最大电流为2A，二路输出电压都为0-30V，1.4双路恒流稳压电源：具有过载及短路保护功能，具有电流值预设功能。电压稳定度＜10-2，内置式继电器自动换档，多圈电位器连续调节，负载稳定度＜10-2。纹波电压＜5mv。
1.5直流稳压电源：固定+5V，电流0.5A。
1.6低压交流电源：输出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V电源。最大电流1.5A。
并有单片机自动控制全程监控装置过载或短路，　2、安全保护：设有电压型和电流型漏电保护器，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，确保操作者和半岛体育网站（官方）网站/网页版登录入口/手安全。
　3、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，衰减值。方波和三角波。采用大屏幕LCD显示输出频率、波形，
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，采用ECL半岛体育网站（官方）网站/网页版登录入口/手高性能AD转换器配以高速MPU单元设计而成，　4、直流数显毫安表一只，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
　5、智能型真有效值交流电流表一只
精度0.5级，通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，由单片机主控测试电路构成全数显和全测程交流电流表一只，四位数码显示。同时能对数据进行存储、查询、修改（共15组。掉电保存）。
　6、智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。
　7.虚拟仪器(不需电脑配合使用)：
（1）终端部分（装半岛体育网站（官方）网站/网页版登录入口/手实验屏上）同时配有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
半岛体育网站（官方）网站/网页版登录入口/手可自行设计各种虚拟仪器。（2）基于LabVIEW虚拟仪器程序的编程方法，
（3）参数：
1）两路虚拟任意波形信号发生器，输出频率可编程，电压幅度可调；
通道数：2路
分辨率：8 bits
电压范围：-5~5V
频率步长：1HZ
波形：任意信号
输出频率：>1MHZ
多种同步方式，2）双踪存贮示波器，存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
3）双通道频谱分折仪；
存贮深度可编程；多种同步方式，4）八通道逻辑分折仪，
8路输入
分 率：25nS
存贮深度：64KHZ
可测电阻、电容、电感、电压等；5）数字三用表，
数字IO口
通道数：8路IO
输入电平：TTL
输出电平：TTL
电流驱动：20mA/通道
五、全室构成与配备（以参考标准：1台教师台，12台半岛体育网站（官方）网站/网页版登录入口/手台为例）
　1、实验实训屏12个，每台半岛体育网站（官方）网站/网页版登录入口/手台配备1台，材质为铁质双层亚光喷塑，左边为网孔板，右边为九孔万能实验板。下部为电源、信号及控制单元。
一桌二座，桌面为防火、防水、耐磨高密度板。共12张，　2、操作桌：铝木结构，桌面配备一块胶皮板保护桌面，桌体下部为元件储存柜，放置元器件。
　3、教师台1台：由实验实训演示屏、桌、半岛体育网站（官方）网站/网页版登录入口/手电源集成控制器组成。即可作实验实训讲解演示又能分别控制半岛体育网站（官方）网站/网页版登录入口/手台的工作电源以提高安全系数。
　4、器材配备（以参考标准：1台教师台。12台半岛体育网站（官方）网站/网页版登录入口/手台即25座为例）：
