在制冷领域，压缩机作为系统的“心脏”，其性能直接影响整个制冷系统的效率与可靠性。随着科技的进步和环保要求的提高，传统的定速制冷压缩机已逐渐无法满足市场的需求，而可变流量制冷压缩机以其高效节能的特点成为研究和应用的热点。为此，可变流量制冷压缩机性能测试实训装置应运而生，成为评估和优化新型压缩机性能的关键工具。
一、技术革新：可变流量制冷压缩机的优势
可变流量制冷压缩机能够根据实际冷却需求动态调整运行速度，实现能量的按需供给，从而大幅降低能耗，提升系统效率。相比传统压缩机，它具备更宽广的调节范围，更高的能效比，并且能更好地适应复杂变化的工况要求。这些优点使得可变流量技术在商业制冷、空调系统以及工业冷冻领域中具有巨大的应用潜力。
二、实训装置的作用与重要性
为了全面评估可变流量制冷压缩机的性能并对其进行持续改进，开发了专门的[可变流量制冷压缩机性能测试实训装置]。该装置能够模拟不同的工况条件，精确测量压缩机在不同操作点的表现，包括效率、噪音、振动等多个方面的性能指标。通过这些数据，研究人员可以对压缩机设计进行细致入微的分析和调优。确保其在实际应用中的最优表现。
三、实训装置的组成与功能
可变流量制冷压缩机性能测试实训装置通常由测试平台、测量与控制系统以及数据采集与分析软件三大部分组成。测试平台为压缩机提供稳定的工作环境；测量与控制系统则负责实时监控各种参数，保证测试的准确性；数据采集与分析软件能够对收集到的数据进行处理和解析，生成直观的报告，便于工程师快速理解压缩机的性能状况。

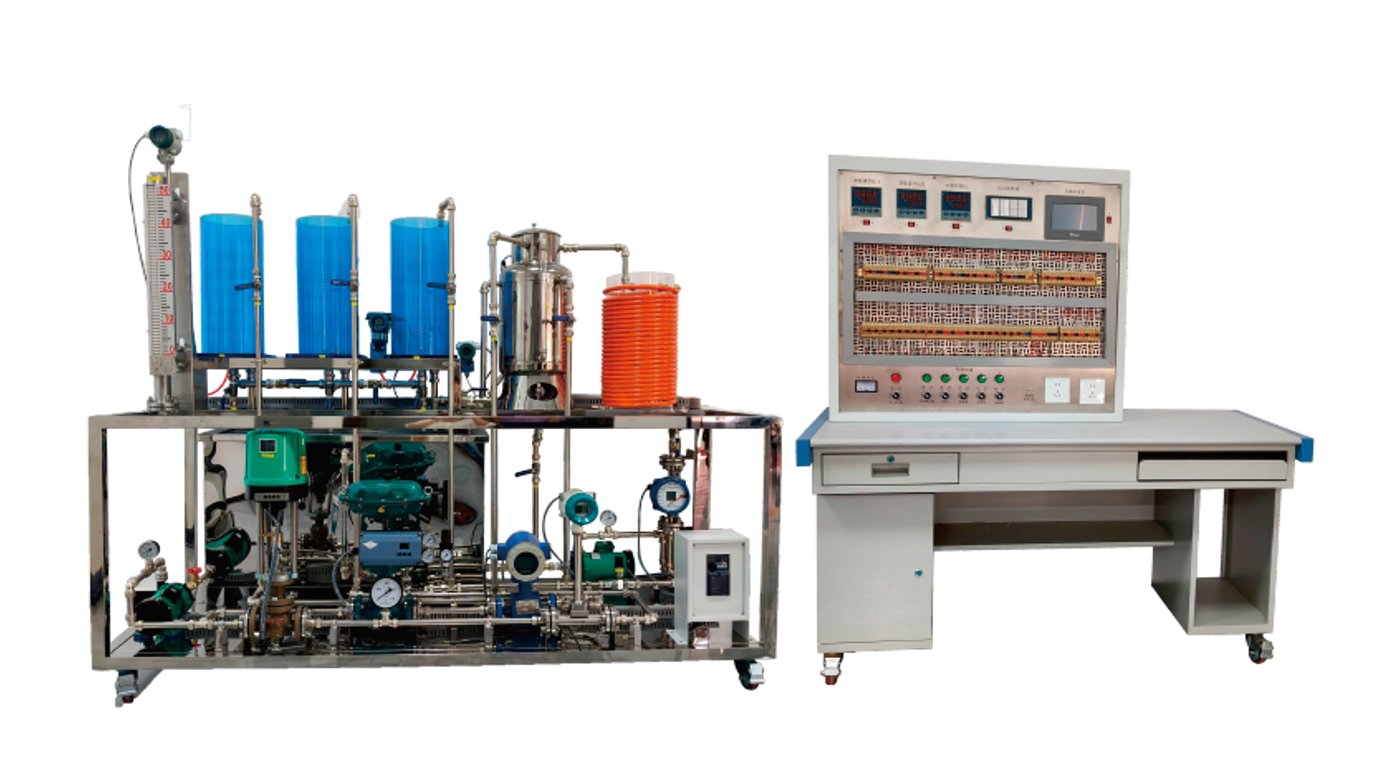

DB-CG25 工厂过程控制仪表实操培训装置

一、装置要求
1.工厂过程仪表实操培训装置实现对温度、压力、流量、液位等仪表的回路控制、调节，装置输入电压为220V，不锈钢框架，尺寸为2400*600*1800mm（长*宽*高）；需配套操作电脑、操作桌椅。
2.所有仪表过程接口为标准过程接口。
3.二次仪表及控制按钮安装在不锈钢网孔板上。
二、半岛体育网站（官方）网站/网页版登录入口/手组成
1、动力系统：1套；
2、有机玻璃水箱：3套；
3、储水箱：1套；
4、液位检测两路：磁翻板液位计和电容液位计检测回路各一路；
5、流量检测三路：电磁流量计、涡轮流量计检测各一路；
6、压力检测三路：压力表就地显示一路、压力变送器检测回路两路；
7、温度检测三路：阻电阻、热电偶和铂电阻一体式温度变送器检测回路各一路。
三、半岛体育网站（官方）网站/网页版登录入口/手及仪表配置清单

半岛体育网站（官方）网站/网页版登录入口/手名称			规格型号		数量	生产厂家			供货期
工程过程仪表实操培训装置			DB-CG25		1套	上海顶邦半岛体育网站（官方）网站/网页版登录入口/手半岛体育网站（官方）网站/网页版登录入口/手制造有限半岛体育网站（官方）网站/网页版登录入口/手			8周
一、主要工艺半岛体育网站（官方）网站/网页版登录入口/手
序号	半岛体育网站（官方）网站/网页版登录入口/手名称	规格型号/参数说明						数量
1	对象框架	主体采用不锈钢钢架，结构坚固，外表美观。						1套
		外形尺寸：24006001800mm（长宽高），带水平调节型支撑脚轮。
2	储水箱	304不锈钢材质，容积150L，带贮水排空底阀和盖板，管路循环水与泵吸入口间有隔板设计。						1套
3	1号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；						1套
4	2号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；						1套
5	3号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；						1套
6	锅炉	包括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，内胆尺寸Ф159400mm，夹套Ф219400mm，锅炉内胆内置加热功率为3KW电加热器。						1台
7	盘管	模拟工业现场的管道输送和滞后环节，在盘管上有温度检测点，它们的滞后时间常数不同，在实验过程中可根据不同的实验需要选择；						1台
8	磁力驱动泵	型号：：MP-55R-220电压：220V 扬程6m 功率90W DN25，生产厂家：上海新西山						1台
9	磁力驱动泵	型号：MP-55R-380，三相交流220v，功率180W，变频器控制流量，生产厂家：上海新西山						1台
10	电磁阀	304不锈钢，AC220V，DN15。						1台
11	锅炉防干烧保护装置	为保证实验效果好、不降低锅炉加热功率的前提下，本套装置配备了良好的防干烧保护系统，当锅炉内胆液位低于红色警戒水位线时，保护装置将切断调压模块输出电压，以有效保护电加热管不被干烧损坏。						1台
12	三相可控硅移相调压装置	由三相SCR同步移相触发模块和三相调压模块组成，通过标准4～20mA电流信号，对触发模块进行控制，进而对调压模块进行输出调压控制，控制输出与控制信号具有很高的线性度，调压效果好。						1台
13	管道及阀门	304不锈钢管路、阀门系统（数量满足工艺流程需要）						若干
14	空压泵	气动仪表供气，德力西空压机 50L						1台
二、主要仪表参数
1	检测变量	半岛体育网站（官方）网站/网页版登录入口/手名称		仪表名称、规格及型号			数量			生产厂家
2	温度	PT100铂电阻		配变送器、0-100℃、4-20mA			1台			上海顶邦
		K型热电偶		0-100℃			1台			上海顶邦
		铂电阻一体式温度变送器		4-20mA 0-100℃			1台			上海顶邦
3	压力	压力表		Y100，0-0.1Mpa径向安装，外螺纹M20*1.5，精度1.6级			1台			上海顶邦
		智能压力变送器		0-100KPa 4-20mA G1/2外螺纹			1台			上海顶邦
4	流量	电磁流量计		精度1.0%FS4-20mA量程0-2000L/h接口：DN15法兰连接			1台			合肥福斯达
		涡街流量计		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺纹			1台
		电容液位计		（HART）检测回路带远传，现场显示，精度1.0%FS4-20mA 接口：G1/2外螺纹量程：50cm			1台			合肥福斯达
6	调节器	智能电动调节阀		4-20MA，可将信号反馈到上位机界面DN20-10			1台			浙江西也纳
7		变频器		4-20MA，可将信号反馈到上位机界面			1台			三菱
8		电磁阀		24VDC电磁阀，带开到位关到位信号反馈接口：G1/2内螺纹			1台			德力西
9		气动调节阀		4-20MA（HART），可将4-20MA信号反馈到上位机界面 DN20-10			1台			上海江郎
10		调压模块		4-20MA，可将信号反馈到上位机界面			1台			温州
11	声光报警系统	闪光报警器		AI-302M ，8路			1台			厦门宇电
12	二次显示仪表			智能调节仪：2个			与一次仪表配套使用			厦门宇电
				流量积算仪：1个						厦门宇电
				无纸纪录仪：1个						厦门宇电
13	操作站			操作站为国产知名品牌，操作站主机内存16G 512固态硬盘，i7-13700F处理器，RTX3060独立显示器，windows10系统，带VGA、HDMI等接口，显示器分辨率2560*1440OP，刷新率165Hz以上，IPS面板。			1套			联想
14	操作台			材质为钢材喷塑，操作台尺寸长宽高为1200600750，配套座椅。			1套			上海顶邦

四、展望未来
随着对节能减排和可持续发展的追求不断加强，可变流量制冷压缩机及其性能测试实训装置的研发将越发重要。未来的研究可能会集中在提升压缩机的适应性、智能化水平以及进一步降低噪音和振动等方面。此外，结合物联网技术，实现远程监控和预测性维护也将成为发展的新趋势。
总结而言，可变流量制冷压缩机性能测试实训装置不仅是制冷行业技术进步的产物，也是推动该行业持续发展的动力源泉。通过对这一半岛体育网站（官方）网站/网页版登录入口/手的深入理解和合理运用。我们可以期待一个更高效、更环保、更加智能的制冷未来。
