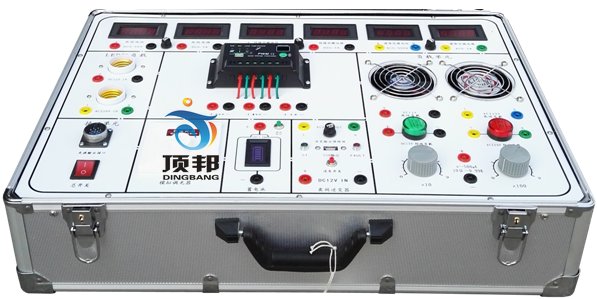

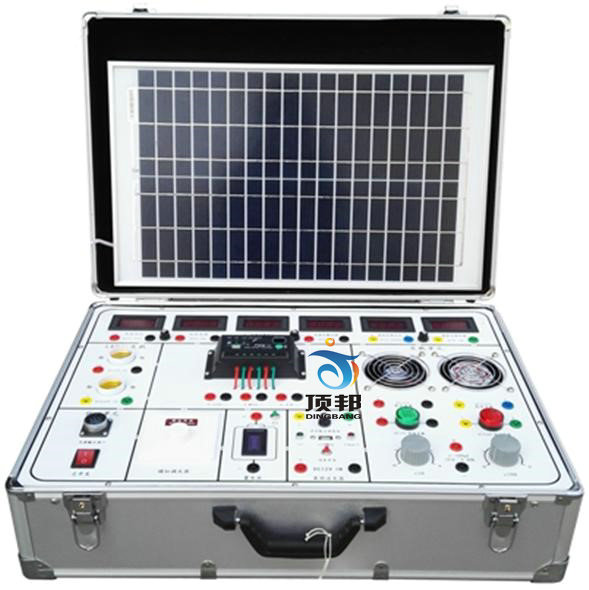

DB-PVT002硅光电池光伏特性综合实验仪使用说明书
一、产品概述硅光电池光伏特性综合实验仪是一个太阳能光伏发电系统，通过它可以半岛体育网站（官方）网站/网页版登录入口/手并掌握硅光电池的工作原理，掌握硅光电池的基本特性、掌握硅光电池基本特性测试方法，了解硅光电池的基本应用，为控制器和逆变器工作原理提供一个实用的教学、试验、演示平台。
二、半岛体育网站（官方）网站/网页版登录入口/手功能用途：
◆ 研究太阳能电池的基本特性：太阳能电池的开路电压和闭路电流，电流密度、太阳能电池的输出伏安特性，功率因子测定预分析等。通常来说
◆ 太阳能电池的温度特性研究及PN结V/I特性。
◆ 研究太阳能电池量子效率，光谱透过率以及与入射光强度、入射角度的关系等。
三、技术要求：
◆ 供电电源：220V±10%，频率：50Hz
◆ 模拟光源：220V/350W高压氙灯/白炽灯
◆ 光谱范围：360-1100nm；
◆ 太阳能电池功率：25W；
◆ 电流测量范围: DC20mA、DC200mA、DC2A、DC20A四档0—20A；
◆ 电流测量准确度：0.2%。
◆ 短路电流密度重复性：<1%；
◆ 电压测量范围：DC200mV、DC2V、DC20V、DC50V四档
◆ 电压测量准确度：0.2% ；
◆ 测试负载电阻：0—99.9KΩ
◆ 测试结果重复性<±0.5%
◆ 测试样品尺寸： ≥156x156mm（可定制更大尺寸）
◆ 照度计：量程1-2000Lx、2000-20000Lx和20000-50000Lx三档手动切换
◆ 环境检测单元：可对环境温度、湿度实时液晶屏显示，并显示实时时钟和可设置闹钟。
◆ 300W逆变器；可对交流220V不同负载进行试验；
◆ 蓄电池：标称电压：12V；标称容量：7.2Ah
◆ 控制器：12V/24V自动切换，10A。设有电池板检测指示灯，蓄电池容量指示灯，负载指示灯。可对各个部件进行实时检测。
◆ 工作模式：连续模式
四、可完成实验内容
实验一、光伏特性实验系列
1-1、光伏开路电压、短路电流测试
1-2、光伏I-V特性测试实验
1-3、光伏最大输出功率计算实验
1-4、光伏填充因子计算实验
1-5、光伏转换效率测量实验
1-6、开路电压、短路电流与相对光强函数关系
1-7、光伏P-V特性测试实验
1-8、光伏伏安特性测试实验
1-9、光伏组件输出特性测试实验
1-10、串联、并联电阻对填充因子影响测试
1-11、光伏光谱特性测试实验
1-12、负载特性测试实验
实验二、光伏控制器实验系列
2-1、光伏对蓄电池充电控制实验
2-2、控制器充、放电保护实验
2-3、光伏充、放电电压、电流测试
2-4、光伏电量估测实验
2-5、控制器通用开、关输出模式实验
2-6、控制器纯光控开、关输出模式
2-7、控制器光控-时控输出模式实验
2-8、控制器调试输出模式实验
2-9、控制器负载过载、短路保护演示
实验三、光伏逆变器实验系列
3-1、逆变器的工作原理分析实验
3-2、逆变器输出电压、电流测试实验
3-3、逆变器输出功率计算实验
3-4、逆变器过载保护演示实验
3-5、逆变器输入电压范围测试实验
3-6、逆变器转换效率计算实验
3-7、逆变器不同负载的电流电压测试
3-8、逆变器不同负载的功率估算实验
读者问答
1、使用前，请先连接好实验仪供电电源，该电源只供仪表供电和逆变系统市电切换用，电源接口在实验箱后面，将电源插头插入即可；
2、连接好外接照明灯泡（模拟太阳）组件；
3、打开电源开关，各仪表显示“000”

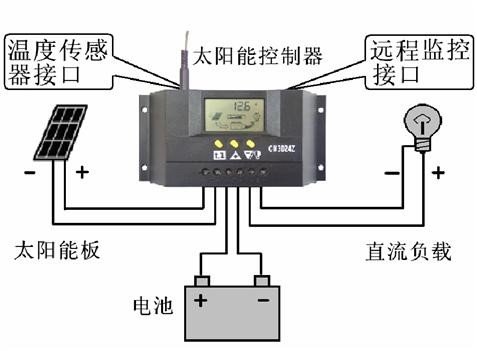

4、将控制器如下图与光伏、蓄电池、负载连接
控制器接线顺序：1、蓄电池 2、直/交流负载 3、太阳能板
负载可以是直流阻性负载、直流感性负载，也可与逆变器直流端相接，经逆变后输出220V交流电，供其它交流负载实验用电。
5、实验箱包含测量仪表：直流电压表、直流电流表、交流电压表和交流电流表，可根据不同实验内容及要求，接于电路中；
6、实验箱包含直流负载：直流LED灯、LED指示灯、直流风扇、电阻箱；
实验箱包含交流负载：交流LED灯、LED指示灯、交流风扇、电阻箱；
7、蓄电池包含有电量显示器，可动态或静态下测试蓄电池电量
8、实验时，将直流电压表并接于太阳能电池或蓄电池接口或控制器输出端，直流电流表串接于太阳能电池输出端与控制器光伏端口，通过调节光照度调节旋钮来改变光亮度。完成光伏相关实验。
