变压器的拆除实训
一、实验目的
1、熟悉变压器的结构
2、掌握变压器的拆卸方法
二、实训器材
钳子、台虎钳、一字螺丝刀等
三、注意事项
1、在拆除变压器铁芯时注意再拆除硅钢片的时候尽量避免因为拆卸时造成的硅钢片的变型，再次利用时可能会造成因为硅钢片之间的不紧密，而产生变压器在运行时会有震动和噪音。
2、学员在实训过程中，遇到需要通电的实训步骤时，一定要由实训指导老师检查过后，确保无接线错误、无危险隐患事故存在后方可通电。
3、学员在实训过程中，遇到不能按实训步骤完成时或突发其它意想不到的事时，应立即停止实训，请实训指导老师检查并处理成功后，方可继续进行实训演练。
四、实训步骤

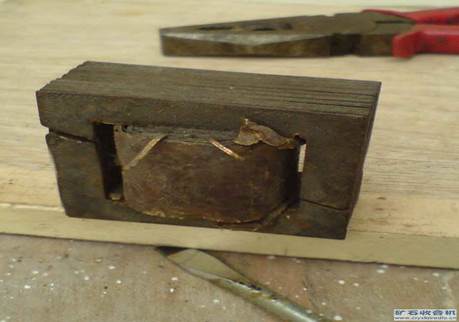

1把变压器夹在台虎钳上面，不是全夹，夹住大部分，留出若干片铁心（至少3--5片）不夹。没有台钳，可以找块木版，把变压器放在上面，边缘也是留出几片铁心的位置悬空。如图1－2。

图1－2 放置变压器
2、接下来用起子对着最外面的一两片铁心，用老虎钳敲起子，开始不要用蛮力，在铁心两端敲击后，最外侧的铁心开始松动。当然，没有台钳，就可以请人从上面按住变压器。或者自己用脚踩住。如图1－3。

图 1－3 固定变压器

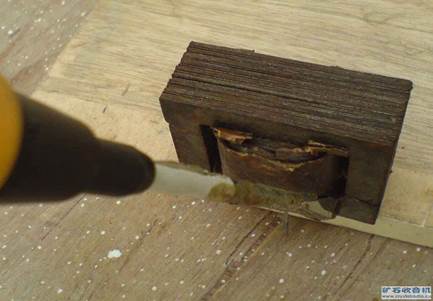

4、起子的角度要适当，使力量集中在最外面的一两片铁心上，切记不要对多片铁心同时用力如图1－4。在适当的敲击之下，外侧铁心就产生位移，这就是良好的开端。注意，第一片是最难敲的，可不能太用劲。否则会造成损伤。

图1－4 敲击最外层铁心

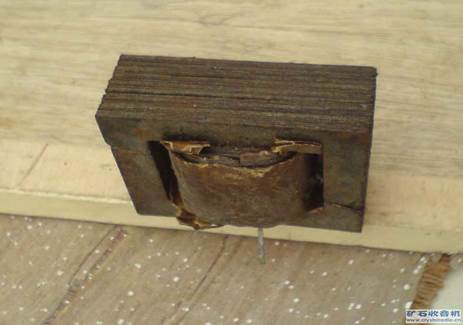

最外面的铁心松动了，开始产生位移。如图1－5。

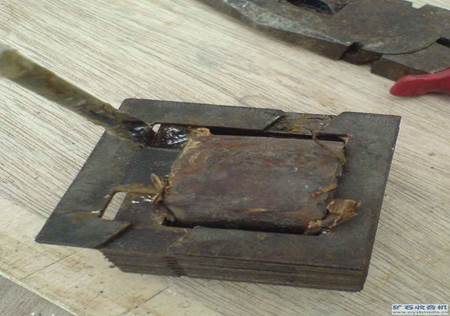

图1－5 用起子继续撬动

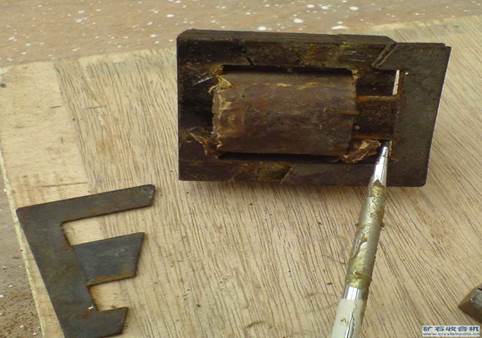

5、 接下来用起子慢慢连敲带撬，让那一两片铁心加大位移，直到从线包中完全脱离出来。如图1－6。

图1－6 使最外层铁心脱离

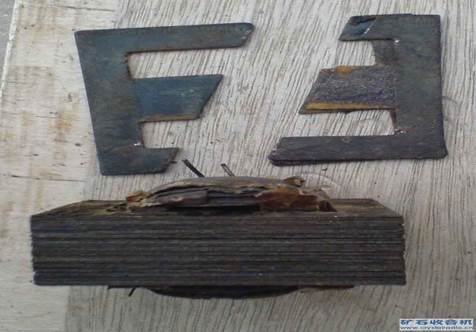

6、把对侧的那两片也敲出来，这下铁心就没有那么紧了，重复上面的步骤，再敲出一两片来，就不会很困难了。如图1－7。

图 1－7 敲出最外层几片铁心

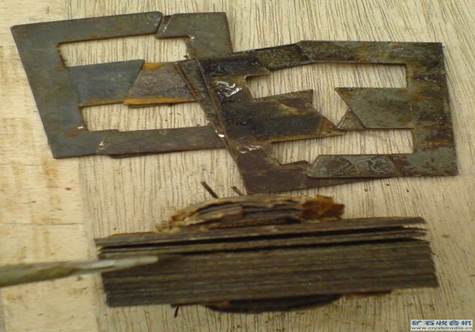

接下来把铁心撬松，这时就可以很简单地取出其余的铁心了。如图1－8。

图 1－8 敲出更多铁心

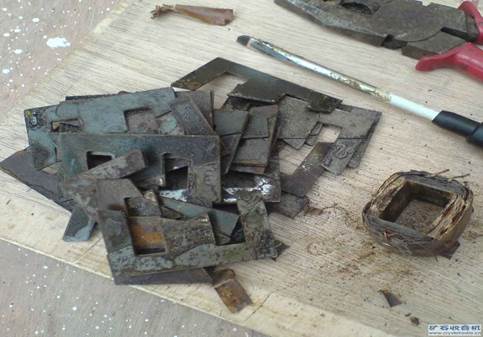

这样就可以完整地拆下简单变压器的铁心和线包。如图1－9。

图1－9 铁心和线圈完全脱离
7、然后先找出副绕组的开始头，慢慢一圈一圈的把线圈绕组拆到只剩里面的骨架。
8、三相电动机拆卸后的检查
当变压器所有的零部件拆卸完毕后，将其摆放整齐，等老师检查变压器拆卸的效率和
质量，听取并记录实训指导老师的指导意见。
五、实训完毕
当实训课程完成时，学员不要马上离开，而应作好当天该课程的实训记录，断开半岛体育网站（官方）网站/网页版登录入口/手的所有工作电源，收拾好实训器材及实训工具，整齐摆放到实训指导老师规定的位置。等老师检查后，方可有序地走出实训教室。
