[规格型号]: DB-GJD43
[产品名称]: 机械手实训模型
[价 格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微 信]: 13817525788
产品介绍:

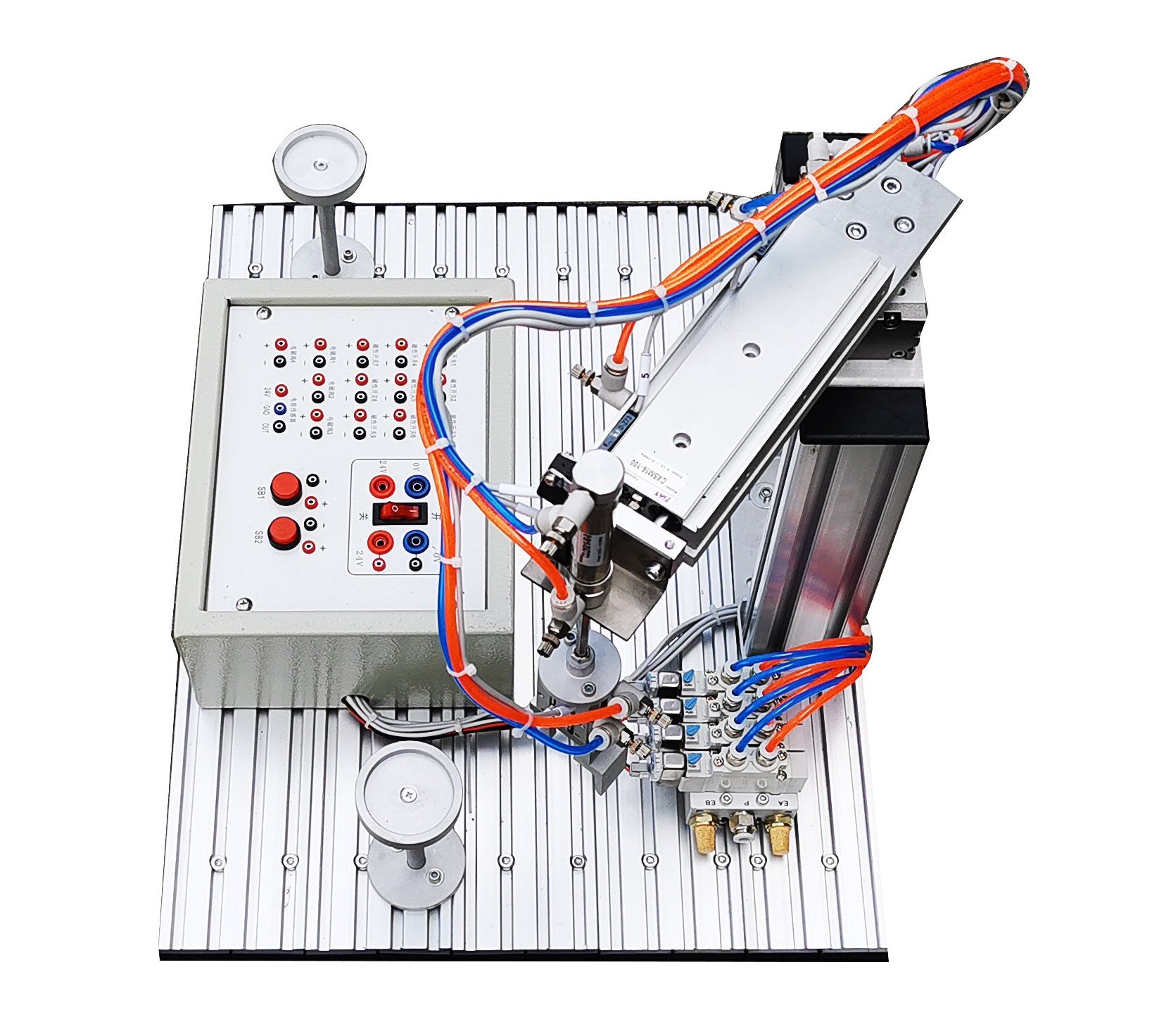

DB-GJD43 机械手实训模型
货品验收
参考图

(一)功能概述
机械臂将前一工作站上的工件抓起并输送到下一工作站。机械臂双杆气缸、单杆活塞气缸、旋转气缸和气动夹爪等部件组成,通过旋转移动、上下伸缩、抓取等动作,将前一站上的工件抓起并输送到下一工作站。
(二)可以组合的形式:
搬运站、加工站
上料检测站、搬运站
搬运站、传送带模块
搬运站、分类工作站
……
(三)系统构成:
1.铝合金底板
2.I/O接线端子
3.过滤调压组件
4.电磁阀
5.旋转气缸
6.双杆气缸
7.单杆型活塞气缸
8.气动手指
9.支架组件
(四)技术数据:
工作压力:0.4~0.6MPa
电源:DC24V信号输入:24V数字开关量
信号输出:24V数字开关量

半岛体育网站(官方)网站/网页版登录入口/手主要配置清单

名 称 型 号 数量 单 位
铁质喷塑机座   1
电磁阀 SMC 24V 3
双杆气缸 SMC 1
单杆气缸 SMC 1
气爪 SMC 1
磁性开关 SMC 6
摆台   1
减压阀   1
说明书 实验指导书 1
FX3U-32MT   1
FXON-3A   1

五、实训项目
1.了解传感器的应用
2.了解气动元件的结构
2.电气控制系统安装调试
4.机械系统安装调试
5.系统维护和故障检测技术
6.掌握电气排线基本规则
