[规格型号]：	DB-JD80H
[产品名称]：	电冰箱制冷系统实训考核装置
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

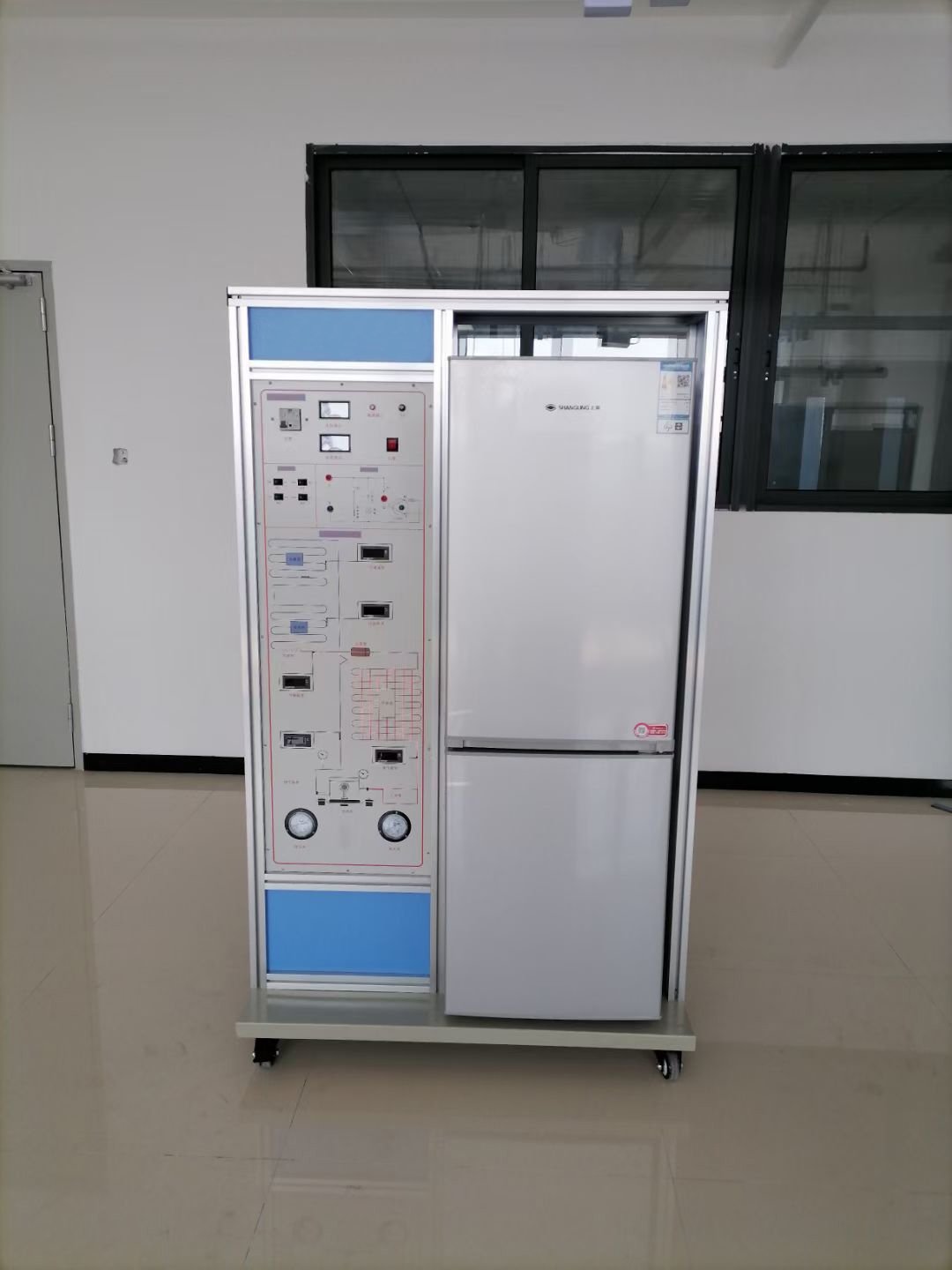

DB-JD80H 电冰箱制冷系统实训考核装置

一．装置概述：
电冰箱制冷系统实训考核装置是根据《中华人民共和国半岛体育网站（官方）网站/网页版登录入口/手行业标准（制冷和空调运用与维修专业仪器半岛体育网站（官方）网站/网页版登录入口/手配备标准）》，半岛体育网站（官方）网站/网页版登录入口/手部“振兴21世纪职业半岛体育网站（官方）网站/网页版登录入口/手课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求。按照职业半岛体育网站（官方）网站/网页版登录入口/手的教学和实训要求研制和开发的产品。因此
电冰箱制冷系统实训考核装置适合高等职业半岛体育网站（官方）网站/网页版登录入口/手、中等职业半岛体育网站（官方）网站/网页版登录入口/手的机电半岛体育网站（官方）网站/网页版登录入口/手安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调半岛体育网站（官方）网站/网页版登录入口/手运用与维修等专业的《制冷空调机器半岛体育网站（官方）网站/网页版登录入口/手》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。与此同时
电冰箱制冷系统实训考核装置适合制冷及相关专业初、中级工的鉴定及考核。

一. 装置的技术参数
1.电源 AC 220V±10% 50Hz
2.额定输入功率 400W
3. 电冰箱总有效容积 215升
4.额定输入电流 1A
4.制冷剂 R600a
5.外形尺寸（大约） 1000×800×1700 mm
6.安全保护具有过压、过流、过载、漏电保护措施，符合半岛体育网站（官方）网站/网页版登录入口/手相关标准。
7.环保材料选用符合半岛体育网站（官方）网站/网页版登录入口/手相关环保标准

三．半岛体育网站（官方）网站/网页版登录入口/手功能特点
1. 采用真实的电冰箱作为教学、实训、考核对象，使半岛体育网站（官方）网站/网页版登录入口/手能够了解和掌握实际冰箱制冷系统的结构、工作原理及维修技能；
2. 制冷系统检测分为温度和压力两个部分；通常来说
1) 压缩机出口温度；
2) 冷凝器出口温度；
3) 压缩机进口温度；
4) 冷藏室温度；
5) 冷冻室温度；
6) 冷凝器出口压力；
7) 压缩机进、出口压力；
3. 老师可在电冰箱制冷系统上设置相应的故障点；
4. 在制冷系统中设置故障点后，半岛体育网站（官方）网站/网页版登录入口/手通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置并排除故障，
5. 采用流程图加测量仪表的方式，可以直接显示各测量仪表所测点的位置。半岛体育网站（官方）网站/网页版登录入口/手可以更加直观地了解制冷系统运行数据变化情况；
6. 配套相应的制冷教学软件，该软件可以动态的演示各种相关制冷半岛体育网站（官方）网站/网页版登录入口/手的工作原理和制冷系统的工作过程，交互性强，使半岛体育网站（官方）网站/网页版登录入口/手能够很容易地掌握各种制冷系统的相关技术知识。
四．装置提供的实训项目有：
1. 常握实际冰箱制冷系统的结构、工作原理及维修技能；
2. 制冷系统的检测
3. 故障点的查找及排除
4. 制冷系统制冷剂过多故障；
5. 制冷系统毛细管脏堵塞；
6. 制冷系统冷凝器出口堵塞；
7. 制冷系统高压低压串气故障；
8. 制冷系统回气管堵塞；
9. 制冷系统制冷剂过少故障；
五．装置的配置

序号	名称	主要技术指标	数量	单位	备注
1	电冰箱制冷系统考核台台架		1	套
2	电冰箱制冷系统流程板		1	块
3	电冰箱		1	台
4	温度表		4	只
5	压力表	MF－35	2	只	指针式
6	电压表		1	只	数显
7	电流表		1	只	数显
8	冰箱制冷流程板		1	块
