DBS-M7120 平面磨床电气技能实训考核装置（半实物）
同题参见

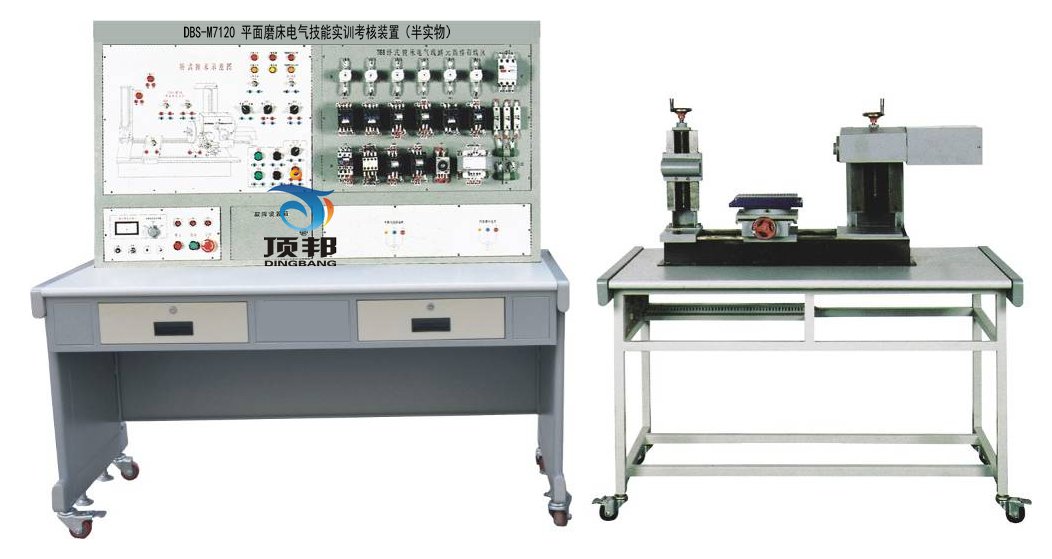

本装置由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。 继续了解电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理。其是维修电工初、中、高级技能鉴定的理想半岛体育网站（官方）网站/网页版登录入口/手。
一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、装置构成
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
具有单片机全程监控相间、线间过载或短路自动切断总电源。3、三相四线电源输出，
4、智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（1）半岛体育网站（官方）网站/网页版登录入口/手入口：半岛体育网站（官方）网站/网页版登录入口/手解除故障时使用，可以查询考核剩余时间。实际上
（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置半岛体育网站（官方）网站/网页版登录入口/手号。
教师入口需要登录密码。
（3）分数查询：查询半岛体育网站（官方）网站/网页版登录入口/手的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
每个操作单元有唯一的半岛体育网站（官方）网站/网页版登录入口/手地址。（5）半岛体育网站（官方）网站/网页版登录入口/手号查询：查询本机半岛体育网站（官方）网站/网页版登录入口/手地址，
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
演示机床的各种动作。通过电缆与机床电器装载板相连接，（三）仿真机床一台，
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
了解机床的真实运动状况；2、通过观察机床模拟运动，
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表
