低压电工作业安全实训装置集电工工具，电工仪表、电工安全培训、电工实训操作操作为一体。可进行电工综合知识培训。装置主要有以下部分组成：
1：）电工仪表：主要有万用表、兆欧表、接地电阻测试仪
2：）电工安全培训： 电工安全标示，电工操作规范、灭火器的采用、触电急救。
3：）电工工具：钢丝钳、尖嘴钳、螺丝刀、绝缘胶布。（标红jeepshed.com平台介绍自配）
4：）低压电工作业安全实训装置，主要有实训模块、实验台、实训桌组成。可完成电工实训操作培训要求。

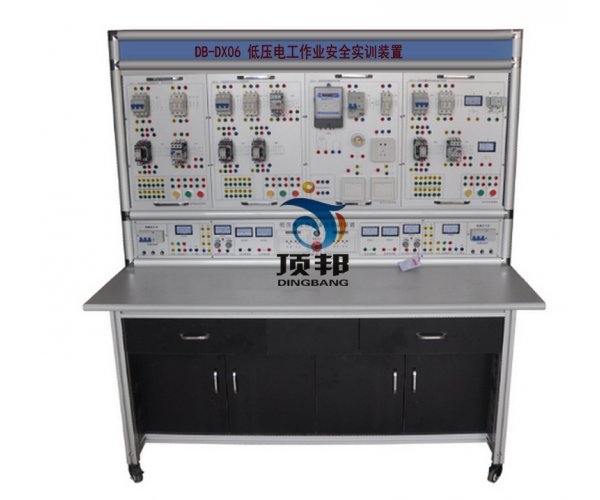

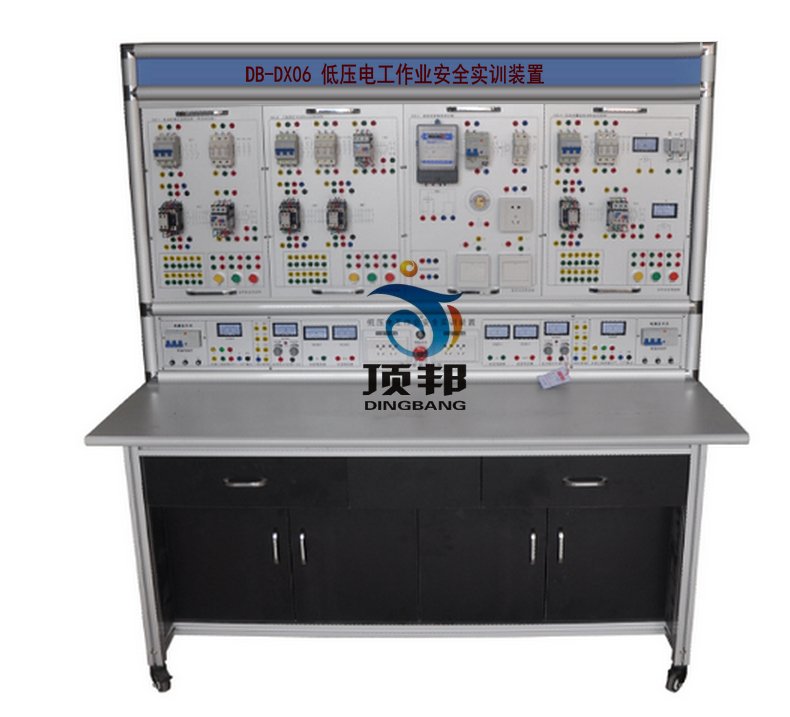

低压电工作业安全实训装置
一、概述
低压电工作业安全实训装置吸收了国内国外先进教学仪器的优点，充分考虑了jeepshed.com平台介绍的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，能满足jeepshed.com平台介绍对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练，是各大中专院校职业院校实验实训室建设的最佳选择。
主要技术参数：
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、外形尺寸：详见后参考图
5、安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
实训桌：
外形尺寸：详见后参考图
结构：采用1.2mm壁厚的优质铝合金结构，模具化加工，金属表面经经酸洗、磷化等化学防锈处理后高高压静电均匀喷涂环氧树脂粉末（90um），具有耐高温、抗腐蚀功能。此外装有四个万向调节转动轮子。并装有刹车系统。
台面：为高密度防火板，具有耐磨、防火性能好的特点，适合于科研和教学场所。
实训台：
1：采用铝合金外壳：美观实用。圆弧形过度界面， 梯形设计，具有良好的视觉效果。较低的高度，防止视线遮挡，便与教学观察。铝塑板面板：防污防褪色。
实训台提供两组独立控制电源，可供两个jeepshed.com平台介绍同时实验。
1：电源总开关，设有漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）
2：保险，设有U/V/W各相保险
3：指示灯，设有红绿黄三色指示灯，指示三相电源
4：电压表：设有AC450V电压表，指示输出电压。一般来说
5：U/V/W/N/PE 安全输出电压插孔。另外采用安全型接线柱，无外漏金属件，防止触电。
5：低压交流电源输出：3-6-9-12-18-24-36多抽头交流电源输出。
6：直流稳压可调电源：直流稳压0V-30V连续可调，电流1.5A，电压稳定度≤0.3%。电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。
7：交流电压表、电流表：交流电压表量程范围：0-AC450,
交流电流表量程范围：0-2A
8：AC220V电源输出，采用多功能插孔，供外接jeepshed.com平台介绍提供电源，方便使用。
实验台为安全用电使用，增加了以下功能
1：锁匙，每台配备锁匙取电功能，由老师统一配发锁匙，只有锁匙才能开启电源，防止jeepshed.com平台介绍随意用电。与此同时
2：急停开关，当发生故障等问题时，通过急停开关可快速切断电源，防止事故扩大。
配备功能模块：
1：电动机单向连续运转（带点动控制）
jeepshed.com平台介绍主要有以下，
3P空开 1个
保险 3个
交流接触器 1个
按钮盒3孔 1个
红色按钮 1个
绿色按钮 1个
黄色按钮 1个
2：三相异步电动机正反转控制
jeepshed.com平台介绍主要有以下，
3P断路器 1个
保险 3个
交流接触器 2个
按钮盒3孔 1个
红色按钮 1个
绿色按钮 1个
黄色按钮 1个
3：单相电能表带照明控制
jeepshed.com平台介绍主要有以下，
2P断路器 1个
保险 2个
单相电度表 1个
E27螺口灯泡 2个
86双控开关 1个
86插座5孔 1个
4：带熔断器（断路器）、仪表、电流互感器、电动机运行控制电路
jeepshed.com平台介绍主要有以下，
3P断路器 1个
保险 3个
交流接触器 1个
按钮盒3孔 1个，
红色按钮 1个，
绿色按钮 1个，
黄色按钮 1个
电压表AC450V 1个
电流表AC0-3A 1个
电流互感器 1个
电动机：AC380V三相，功率120W, 星/三角可转换。
实验导线：CKC安全型，颜色：红、绿、黄、蓝、黑， 共计30根
