[规格型号]：	DBDAZ-17
[产品名称]：	电气装置实训系统
[价格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微信]：	13817525788

产品介绍：

DBDAZ-17 电气装置实训系统

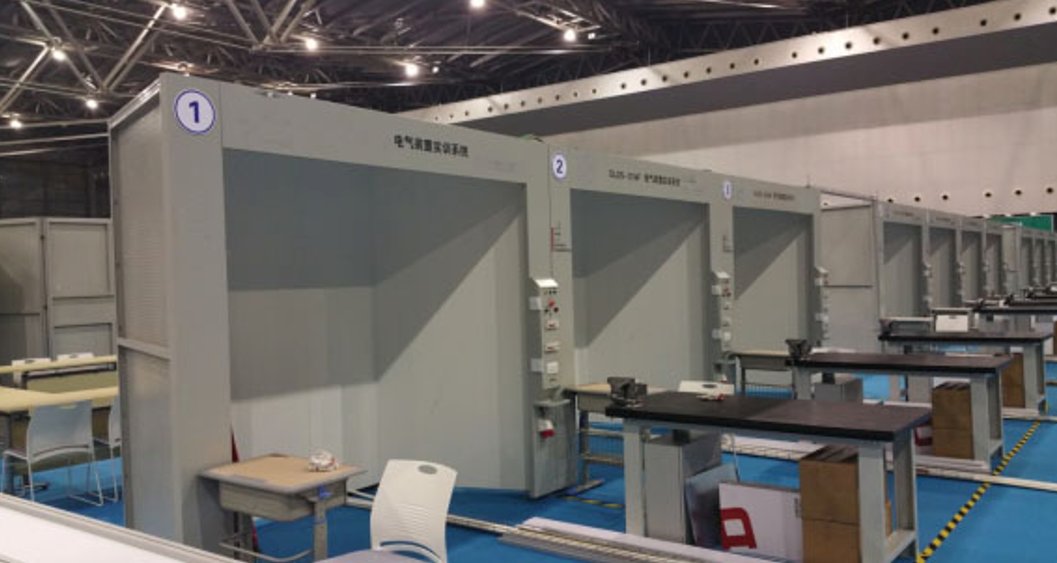

（参考图）

一、半岛体育网站（官方）网站/网页版登录入口/手简介
电气装置实训系统符合相关的世界技能大赛的技术要求和标准；针对大赛的竞赛标准和工艺，培养半岛体育网站（官方）网站/网页版登录入口/手各种不同的创新设计能力、实践操作能力和工程实践能力；作为世界大赛中国选拔赛的指定半岛体育网站（官方）网站/网页版登录入口/手，在中国受到极大的关注，半岛体育网站（官方）网站/网页版登录入口/手另配有与世界技能大赛的配套资源包。
电气装置实训系统还包括楼宇智能控制实训系统，采用KNX全数字分布式控制系统，对区域内各类照明、空调、窗帘等电气半岛体育网站（官方）网站/网页版登录入口/手进行自动化和集中控制管理，实现能源监测，不仅可有效管理楼宇的电气半岛体育网站（官方）网站/网页版登录入口/手，提供灵活多变的采用功能和效果，还可以维护并延长灯具及电气半岛体育网站（官方）网站/网页版登录入口/手的采用寿命，达到安全、节能、人性化、智能化的效果，并能在今后的采用中方便地根据用户的需求进行扩展。
二、技术参数
1、外形尺寸：呈梯形结构，外层由网孔板搭建，内层由五块模拟墙面组合而成
1.1 左手面板（A）/1200 x 2400 x1.8 mm
1.2 右手面板（B）/1200 x 2400 x1.8 mm
1.3 正面面板尺寸
• 面板（一）/1000 x 952.5 x 1.8mm 2块
• 面板（二）/1000 x 792.5x 1.8mm 2块
• 面板（三）/1745 x 378 x 1.8mm 1块
• 天花板（D）/前2624mm，后1816 mm，深度：1262 mm
1.4左面板与主面板夹角为109°
2、操作台及工具柜
操作台：1500(L)X750(W)X800(H)
为作业人员提供操作平台，避免各种因素的干扰，方便操作，保障作业人员的安全，保障任务的完成起到关键性的作用。
工具柜：
保障作业人员工具的安全，有利于作业人员工具的存放。
3、供电电源：使用新兴技术进行电气半岛体育网站（官方）网站/网页版登录入口/手安装，每个工位配备半岛体育网站（官方）网站/网页版登录入口/手有电源插座（AC380V三相五线）1个、计算机电源插座（AC220V单相）1个、选手施工电源插座（AC220V单相）1个，工位内配备照明日光灯。插排1个。
3.1输入电压：三相五线制380V±10%　50HZ
3.2工作环境：环境温度范围为-5～40℃
3.3装置容量：交流＜4KVA
3.4安全保护：漏电保护（动作电流≤30mA），过电流保护，过载保护,急停保护，欠压保护
3.5相对湿度：＜85％
三、半岛体育网站（官方）网站/网页版登录入口/手特点
(1)采用实际的房屋建筑式结构，把每一个房间隔离开，贴近工作现场，同时也完全符合世界技能大赛的指导思想及知识点考察范围；
(2)使用网孔板加木制安装板结构进行安装，木板安装在网孔板上，完全符合世界技能大赛所使用半岛体育网站（官方）网站/网页版登录入口/手；特点：a、半岛体育网站（官方）网站/网页版登录入口/手完全符合建筑学标准；b、使用木板让半岛体育网站（官方）网站/网页版登录入口/手更贴近墙面安装；c、网孔板结构增加了半岛体育网站（官方）网站/网页版登录入口/手的灵活性，方便在竞赛之后的实训教学，降低后续的使用成本；d、房间采用梯形敞开式结构，与世界技能大赛环境完全一致，使半岛体育网站（官方）网站/网页版登录入口/手能在这个立体空间内方便的完成不同线路的安装，掌握各项安装技术；e、为便于训练和模拟测试，采用网孔板和模板双层结构，训练时使用网孔板训练，可重复使用，操作方便；技能考核时使用木板，可模拟真实竞赛环境。
(3)半岛体育网站（官方）网站/网页版登录入口/手设有故障检测模块，该模块包含照明和电力拖动的控制原理，可设定故障类型，半岛体育网站（官方）网站/网页版登录入口/手通过该半岛体育网站（官方）网站/网页版登录入口/手完成故障的检测任务，根据故障的设置检测出故障类型、故障区域并作出故障分析。
(4)由1名半岛体育网站（官方）网站/网页版登录入口/手独立进行训练，在规定时间内按照工作任务模块的要求进行训练。结合技工院校的实训教学特点，整个工作任务由分为若干个子项目任务，相互关联，充分锻炼半岛体育网站（官方）网站/网页版登录入口/手的电气半岛体育网站（官方）网站/网页版登录入口/手安装与调试能力、特别是电气半岛体育网站（官方）网站/网页版登录入口/手的维修维护能力。
四、电气装置的基本配置

序号	名称	功能
1	实训平台	模拟房屋建筑式结构，网孔板的厚度为2mm。
2	配电箱部分	为整个实训装置提供总电源，内部配有带漏保断路器、空气开关和熔断器等；三相进线电源指示灯、钥匙开关、急停；照明电源开关供整体半岛体育网站（官方）网站/网页版登录入口/手照明；四孔插座、六孔插座和K4保护端子供外部半岛体育网站（官方）网站/网页版登录入口/手取电；同时提供三相四线制的工业插座，为装置提供电源。
3	电气控制箱部分	作为电气控制实训使用。通过实训内容的不同，组合使用。例如：三相异步电动机的直接启动；LOGO控制三相异步电动机启动等满足实训控制的要求的实训。
4	KNX楼宇系统	对区域内各类照明、空调、窗帘等电气半岛体育网站（官方）网站/网页版登录入口/手进行自动化和集中控制管理，实现能源监测，不仅可有效管理楼宇的电气半岛体育网站（官方）网站/网页版登录入口/手，提供灵活多变的使用功能和效果。
5	配电盒	作为照明实训中单独控制操作使用。
6	电动机	提供电气控制电机实训演示要求。
7	故障测试模块	用于半岛体育网站（官方）网站/网页版登录入口/手对电路故障的检测和分析，与世赛接轨，能设置与世赛相类似相吻合的故障类型。
8	移动工作台	采用整体式焊接
9	电脑桌椅
10	资料光盘
11	说明书及示例程序
