产品介绍：

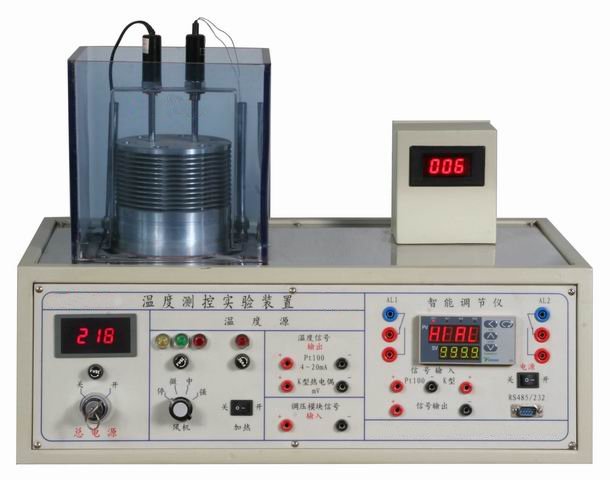

DB-GD03 温度测控实验装置

一、概述
DB-GD03 温度测控实验装置实验温度范围0—250℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
提供温度检测：
①Pt100(选用0—250℃)，温度变送器（4—20mADC信号）。
②K型热电偶（输出mV级控制信号）。
③工业水银温度计0—300℃。
④配有3位LED温显表。
温度测控实验装置通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。
温度测控实验装置具有安全保护。提供IEC标准信号及相关测试点供单片机接入进行编程实验。事实上
DB-GD03 温度测控实验装置采用工业级传感器，IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上，可独立操作实验或连接上位计算机。
二、基本配置

1	实验温度源：温度范围0～250℃	1只
2	PT100温度传感器	2只
3	PT100温度变送器	1只
4	K型热电偶	1只
5	工业水银温度计（0—300℃）	1只
6	可控硅调压模块	1只
7	智能工业调节仪 0.5级	1只
8	控制变压器	1只
9	150轴流风机	1只
10	RS485/RS232转换器	1只
11	LED三位数字温度表	1只
12	LED三位半数字电压表	1只
13	MCGS实验软件光盘	1套
14	专用实验导线	10根

三、技术指标
1）、供电电源：AC220V±10% 50HZ±5% 3A 有良好接地
2）、仪表输入输出信号符合IEC标准、带通讯功能485/232
3）、温度源，220VAC，350W.最高温度250℃，常用设定宜0—200℃。设有过高温度保护。
4）、工业人工智能调节仪精度0.5级
5）、外形尺寸：
实验控制箱尺寸：560mm（长）×320mm（宽）×400mm（高）
6）、重量：约15kg
7）、可实现485组网等功能
4、实验内容
1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验
2、温度模拟标定方法实验
3、Pt100温度特性实验（用万用表测Pt100电阻变化）
4、K型热电偶特性测试实验（用万用表测K型热电偶毫伏输出）
5、温度仪表PID控制实验
6、温度上位机组态控制实验
7、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价
8、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验

注：①当客户未选购MCGS软件狗时，运行MCGS需每隔半小时启动一次。
②将温度范围设定在0—200℃之内升温时，停开风机。降温时，风机置于“强”档，半小时可完成一次温度循环。

5、操作、维护、安全提示
①本装置最高温度可达250℃以上，具体操作时应控制在0-250℃范围内进行实验。
②在实验过程中，装置表面局部温度可能比较高，应注意防止烫伤。其实
③在实验进行中，风机可在微、中二档工作，或停止风机，快速升温。
④在实验中如计划改变温度最高设定值,进行多次实验，应先从较低温度设定开始。
⑤当需要降温时，让风机在“强”档工作，可快速降温。
⑥当停止实验操作时，应立即关闭温度源的加热电源开关，而保持风机工作,直到温度源的温度降到常温时为止。
⑦在进行实验中，切勿将手伸入保护罩内，切勿触及温度源金属部分，严防烫伤。
⑧可燃物严禁放（丢）入保护罩内，引起明火。损坏半岛体育网站（官方）网站/网页版登录入口/手。
⑨温度源的保护罩严禁自行拆卸，防止烫伤事故。
