[规格型号]：DB-5219

[产品名称]：拖拉机四轮转向系统实训台

[价格]：询价

产品详情

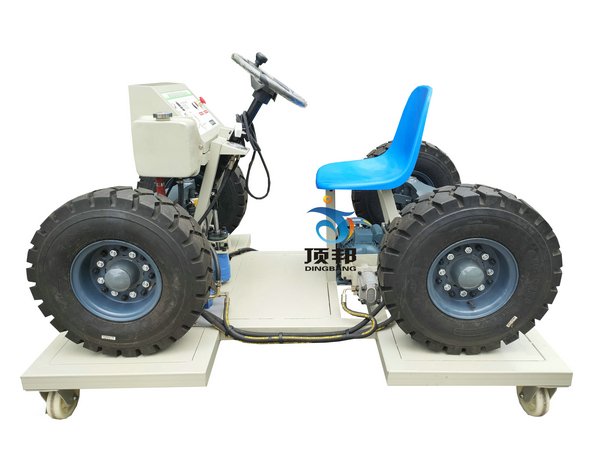

DB-5219 拖拉机四轮转向系统实训台

一、产品简介
该拖拉机四轮转向系统实训台采用翻新拖拉机的四轮转向系统为基础。全面展示了拖拉机四轮转向系统的组成结构和工作过程。
适用于中高等职业技术院校、普通半岛体育网站（官方）网站/网页版登录入口/手类半岛体育网站（官方）网站/网页版登录入口/手和培训机构的拖拉机四轮转向系统理论与维修实训教学需要。满足对拖拉机四轮转向系统结构展示、工作模拟、拆装实训等教学功能。

二、功能特点
1.真实可运行的拖拉机四轮转向系统，充分展示拖拉机四轮转向系统的组成结构。
2.由三相电机做动力源带动助力泵工作，操纵方向盘，模拟四轮转向工作过程。
3.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、技术规格
外形尺寸：约1700×1500×1200mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机：
电压：AC 220V/380V 50Hz
电流：8.7A/5.0A
功率：2.2KW
转速：1420r/min
工作温度：-40℃～+50℃
颜色：白
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	四轮转向模拟控制装置	带四轮转向的国产拖拉机	套	1
2	前桥悬挂机构	带四轮转向的国产拖拉机	套	1
3	后桥悬挂机构	带四轮转向的国产拖拉机	套	1
4	方向盘、转向柱、万向节、方向机、转向拉杆	带四轮转向的国产拖拉机	套	1
5	助力泵	带四轮转向的国产拖拉机	个	1
6	四轮转向机构	带四轮转向的国产拖拉机	套	1
7	车轮	带四轮转向的国产拖拉机	个	4
8	三相异步电动机	2.2KW	台	1
9	三相漏电保护开关	NBE7LE 3P 63A	个	1
10	移动台架(带自锁脚轮装置)	1700×1500×1200mm(长×宽×高)	台	1
11	电源变压器		套	1
