[规格型号]：DB-MX05

[产品名称]：减速器模型

[价格]：询价

产品详情

DB-MX05 减速器模型

减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件，常用作原动件与工作机之间的减速传动装置。在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用。是一种相对精密的机械。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式减速器、分流式减速器和同轴式减速器。
通过制减速器模型，我们可以更好地了解减速器的工作原理和结构特点，提高动手能力和实践经验，同时也能够为教学和研究提供帮助。希望更多的人能够参与到减速器模型的制作和研究中来，为推动机械传动技术的发展做出贡献。
实训内容包括：典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室作为制图课程的实训基地，制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘，把零件进行分类，绘制所有图形的三维和平面图，让半岛体育网站（官方）网站/网页版登录入口/手进行作业和训练；其次，还有配置一部分装配体，进行拆装和测绘。

[规格型号]：DB-MX05

序号	型号	名称	参考尺寸	数量	备注

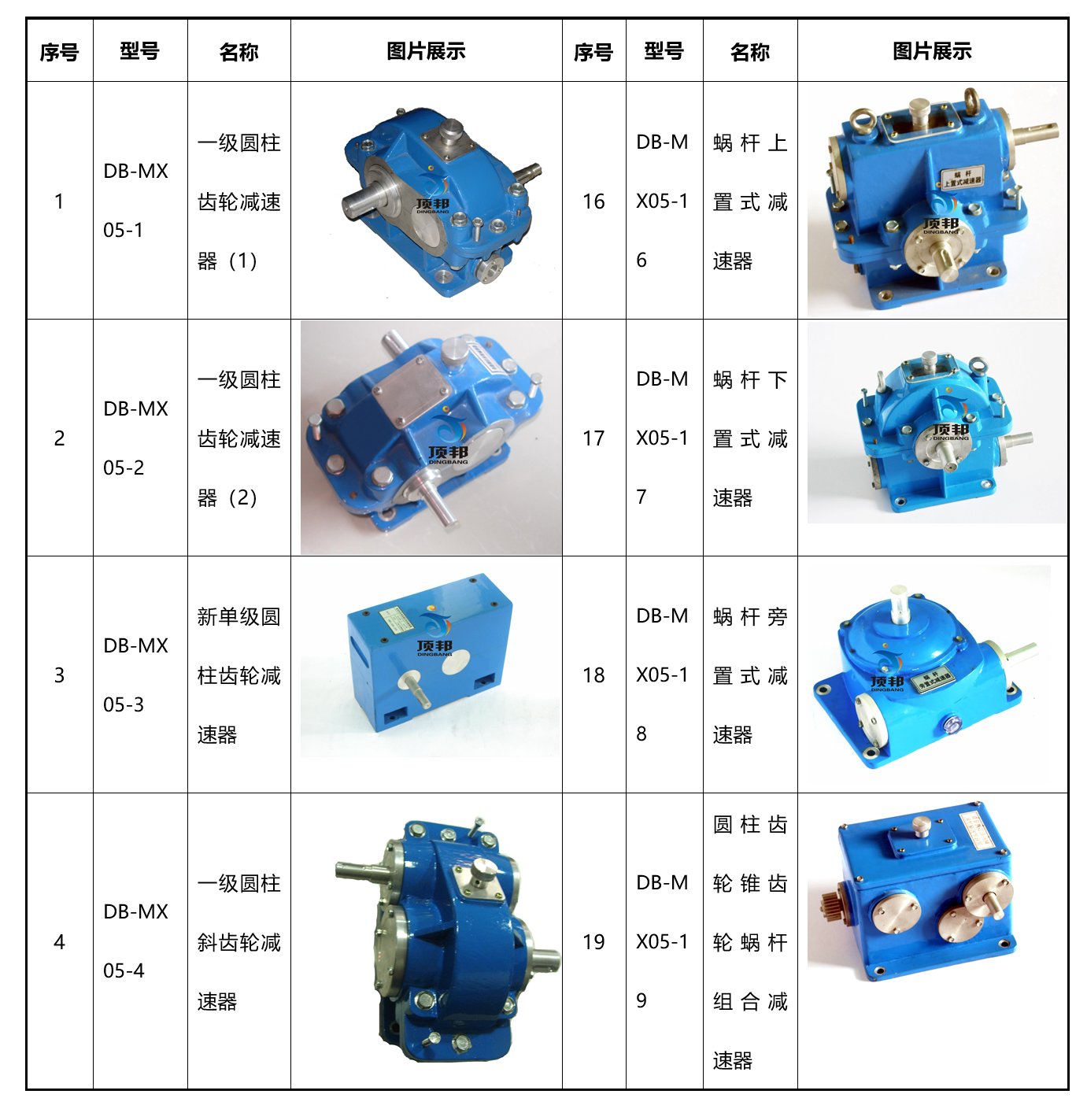

1	DB-MX05-1	一级圆柱齿轮减速器（1）	230×200×170	1	均可测绘铝制
2	DB-MX05-2	一级圆柱齿轮减速器（2）	200×190×160	1	均可测绘铝制
3	DB-MX05-3	新单级圆柱齿轮减速器	230×220×105	1	均可测绘铝制
4	DB-MX05-4	一级圆柱斜齿轮减速器	200×230×170	1	均可测绘铝制

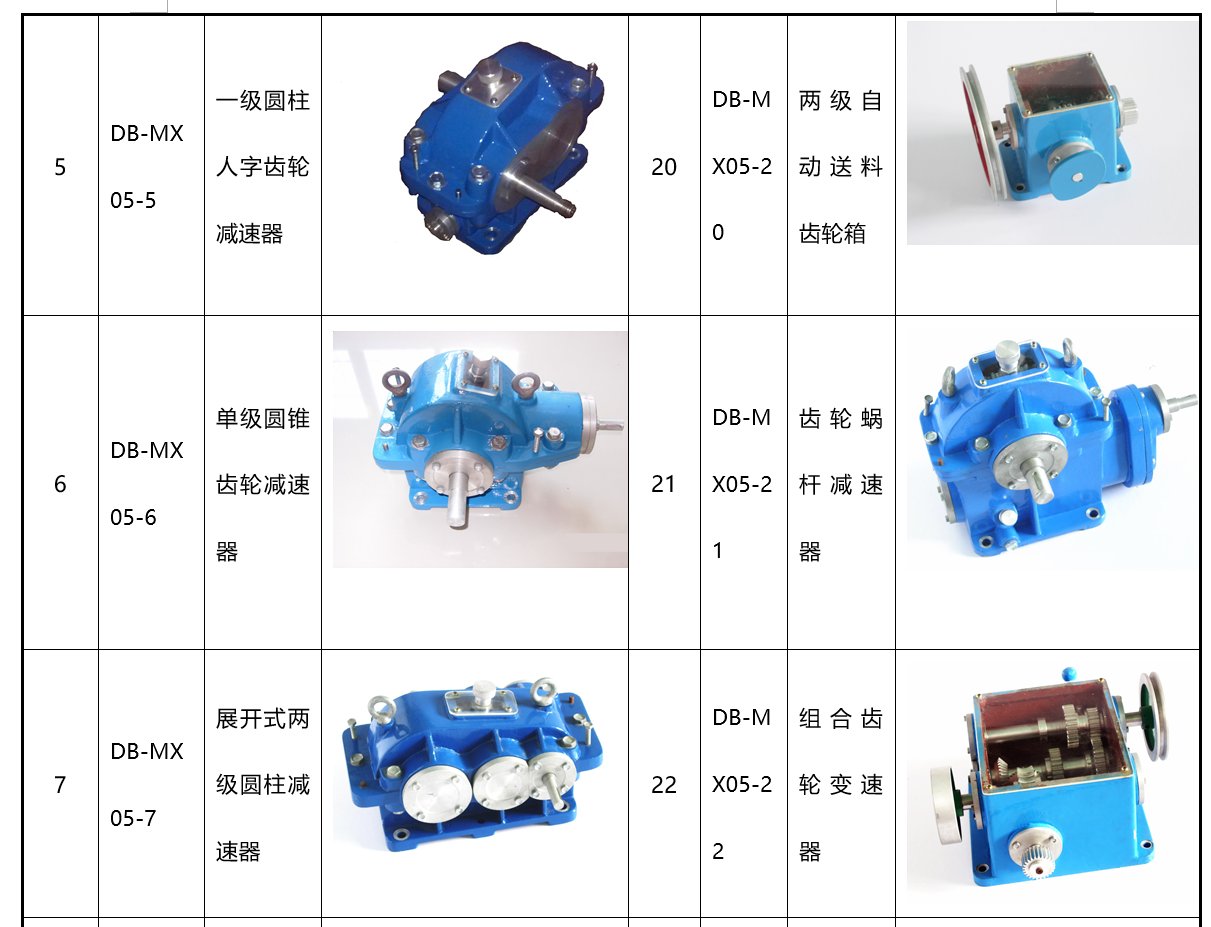

5	DB-MX05-5	一级圆柱人字齿轮减速器	200×230×170	1	均可测绘铝制
6	DB-MX05-6	单级圆锥齿轮减速器	230×180×250	1	均可测绘铝制
7	DB-MX05-7	展开式两级圆柱减速器	285×250×180	1	均可测绘铝制

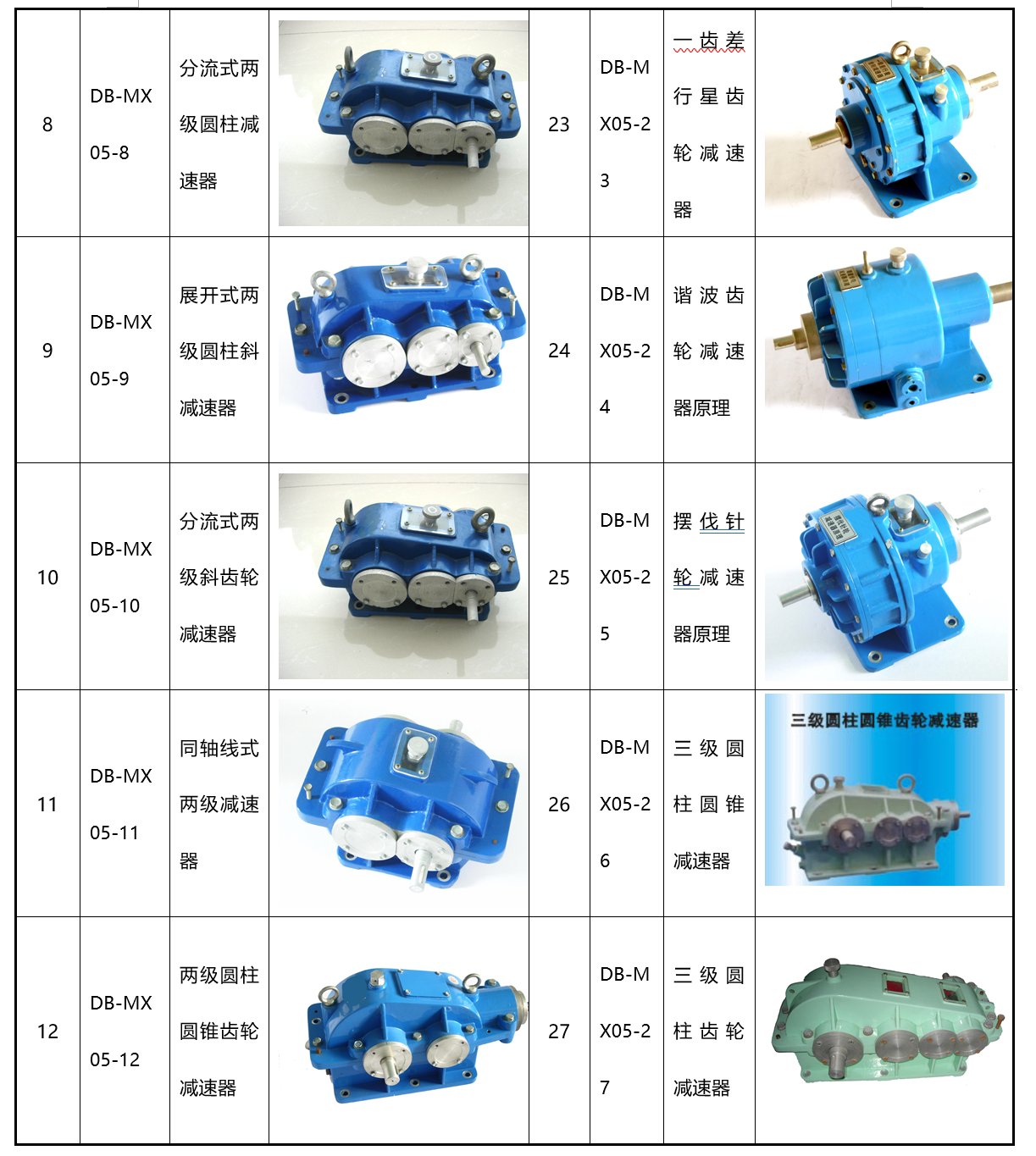

8	DB-MX05-8	分流式两级圆柱减速器	300×260×185	1	均可测绘铝制
9	DB-MX05-9	展开式两级圆柱斜减速器	285×250×180	1	均可测绘铝制
10	DB-MX05-10	分流式两级斜齿轮减速器	300×260×185	1	均可测绘铝制
11	DB-MX05-11	同轴线式两级减速器	280×260×188	1	均可测绘铝制
12	DB-MX05-12	两级圆柱圆锥齿轮减速器	300×230×180	1	均可测绘铝制

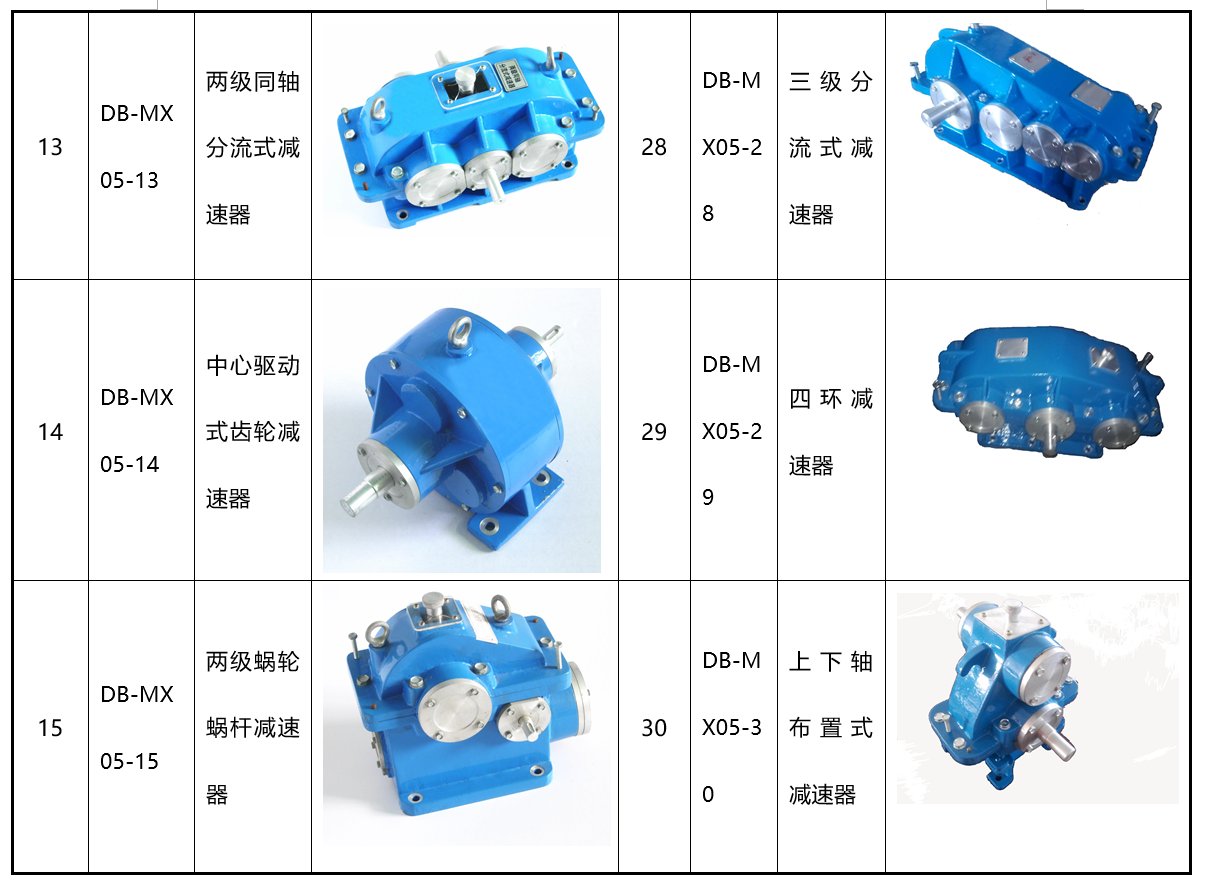

13	DB-MX05-13	两级同轴分流式减速器	350×180×260	1	均可测绘铝制
14	DB-MX05-14	中心驱动式齿轮减速器	210×300×260	1	均可测绘铝制
15	DB-MX05-15	两级蜗轮蜗杆减速器	300×280×300	1	均可测绘铝制
16	DB-MX05-16	蜗杆上置式减速器	280×210×250	1	均可测绘铝制
17	DB-MX05-17	蜗杆下置式减速器	280×210×250	1	均可测绘铝制
18	DB-MX05-18	蜗杆旁置式减速器	280×240×200	1	均可测绘铝制
19	DB-MX05-19	圆柱齿轮锥齿轮蜗杆组合减速器	250×250×190	1	均可测绘铝制
20	DB-MX05-20	两级自动送料齿轮箱	180×160×200	1	均可测绘铝制
21	DB-MX05-21	齿轮蜗杆减速器	320×180×275	1	均可测绘铝制
22	DB-MX05-22	组合齿轮变速器	320×310×185	1	均可测绘铝制
23	DB-MX05-23	一齿差行星齿轮减速器	250×160×280	1	均可测绘铝制
24	DB-MX05-24	谐波齿轮减速器原理	250×160×250	1	均可测绘铝制
25	DB-MX05-25	摆线针轮减速器原理	250×160×250	1	均可测绘铝制
26	DB-MX05-26	三级圆柱圆锥减速器	500×260×280	1	均可测绘铝制
27	DB-MX05-27	三级圆柱齿轮减速器	500×260×280	1	均可测绘铝制
28	DB-MX05-28	三级分流式减速器	500×300×280	1	均可测绘铝制
29	DB-MX05-29	四环减速器	550×330×240	1	均可测绘铝制
30	DB-MX05-30	上下轴布置式减速器	250×230×300	1	均可测绘铝制
