[规格型号]：DBS-5T

[产品名称]：桥式起重机电气技能实训考核装置（半实物）

[价格]：询价

产品详情

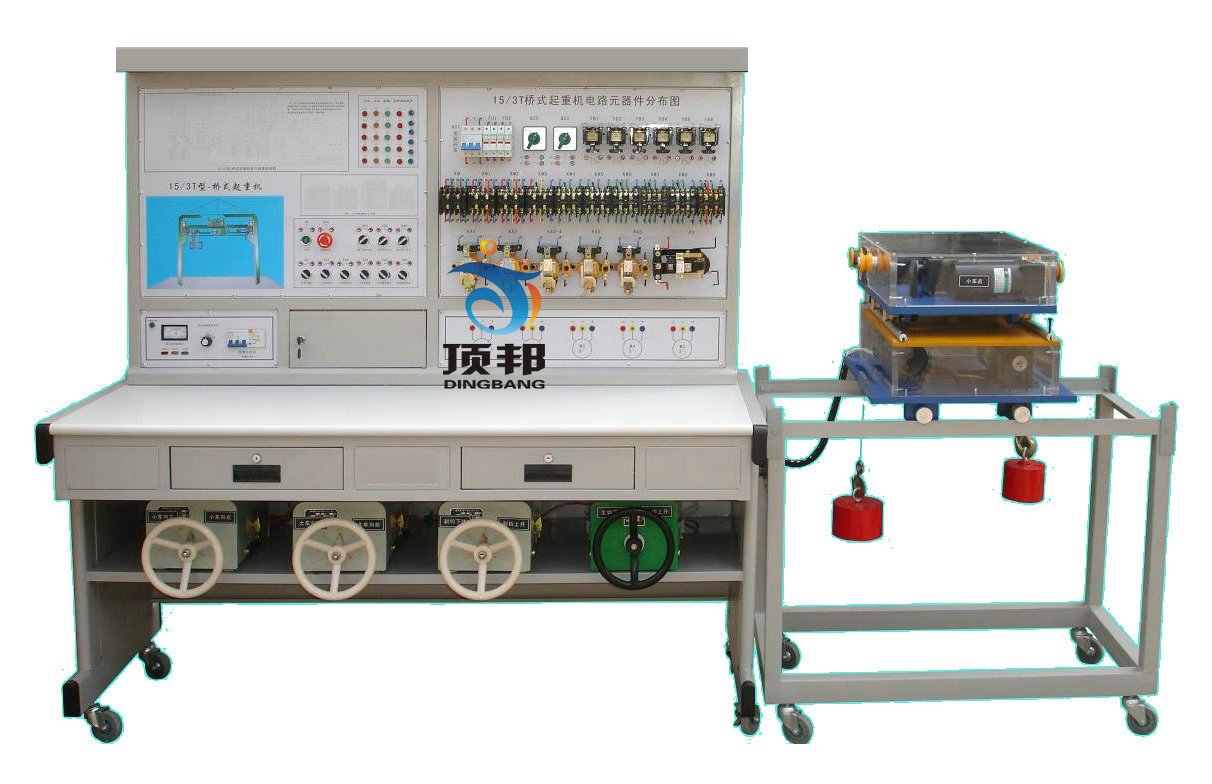

DBS-5T 桥式起重机电气技能实训考核装置（半实物）

桥式起重机电气技能实训考核装置（半实物可选）通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观,本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

(参考图)

一、产品特点
1．15/3T型桥式起重机半实物仿真模型是参照实际15/3T型桥式起重机的功能。并按一定尺寸比例缩小而设计的；
2．桥式起重机电气技能实训考核装置电气部分的操作，能实现15/3T型桥式起重机各种运动。它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；
3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便半岛体育网站（官方）网站/网页版登录入口/手检测判断，同时在面板下方还设置了故障排除开关；
4．桥式起重机电气技能实训考核装置半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；
5．桥式起重机电气技能实训考核装置通过故障设置，可以使半岛体育网站（官方）网站/网页版登录入口/手能真实的了解到故障点与实际车床的联系，使半岛体育网站（官方）网站/网页版登录入口/手掌握实际的电气线路维修保养的动手能力。
二、技术参数
1．输入电源：三相四线（380V±10% 50Hz）
2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃）。海拔≤4000m
3．装置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．装置重量：≤150kg
6．15/3T型桥式起重机模型尺寸： 1000mm×500mm×800mm
7．大车行程：500mm
8．小车行程：300mm
三、性能说明
实训装置由电气控制半岛体育网站（官方）网站/网页版登录入口/手和半实物模型组成；
1．电气控制半岛体育网站（官方）网站/网页版登录入口/手
桥式起重机电气技能实训考核装置和半实物连接。
2．桥式起重机仿真半实物模型
桥式起重机仿真半实物床身采用铸件和工程塑料，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；通常来说机床活动导轨表面采用高频淬火工艺，经久耐用，模型所用电机的电压等级与实际机床完全相同，能够真实展示桥式起重机的各种运行状态。
四、实训项目
1．熟悉常用低压电器的机构、原理
2．电路线路分析
3．通过观察起重机模型的运动，了解起重机的实际运动
4．通过测量找出线路中的故障点，对起重机的故障排除
5．设置故障点，作为维修电工的技能考核装置
五、故障点设置一览表

故障编号	故障现象
1	起重机无法启动
2	副钩不能下降
3	扶沟不能下降
4	小车不能向后
5	打车不能向右
6	副钩不能提升
7	副钩不能提升
8	打车不能向左
9	起重机无法启动
10	起重机无法启动
11	起重机无法启动
12	起重机无法启动
13	起重机无法启动
14	起重机无法启动
15	主钩不能启动
16	主钩不能启动
17	主钩不能启动
18	不能强力下降
19	主钩电动机不能正转
20	主钩不能强力下降
21	制动器(用YA5模拟)不能松开.电阻不能被短接
22	电磁制动器不能松闸
23	主钩调速不正常
24	主钩调速不正常
25	当操作手柄从强力下降5档往回板时,使KM5不能自锁
26	大车不工作
27	主钩不工作
