DB-ZL18 压力容器综合实验装置

一、装置特点及构成

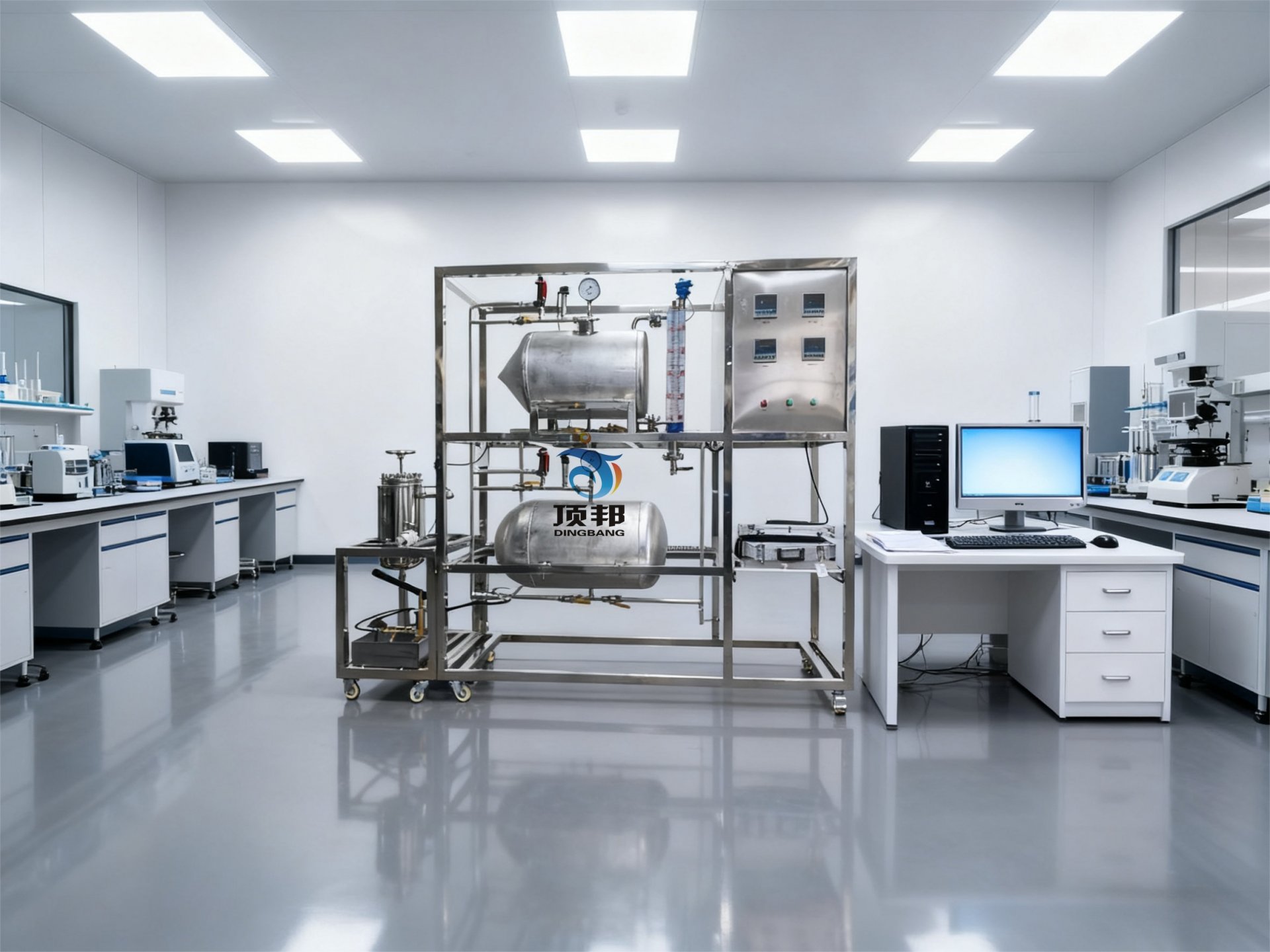

压力容器综合实验装置由二台卧式容器（含锥形封头、椭圆封头、球形封头、平板封头）、一台立式容器、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。
压力容器综合实验装置能做四种不同形式封头的应力测定实验、外压薄壁容器稳定性实验、爆破片爆破实验、无损检测实验。实验项目多、装置利用率高。
压力容器综合实验装置由不锈钢制造，并经抛光处理，外观优美；实验装置大小适中，操作方便。实验数据检测均由计算机自动采集和处理，精度高、稳定性好。
二、实验目的
1、测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布。
2、压力P—应变ε的线性回归。
3、显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线。
4、外压容器稳定性实验：测量试件失稳时的临界压力、失稳后的波形和波数并与理论值比较。
5、爆破片爆破实验。
6、无损检测实验。
三、检测参数
1、压力0—1.6MPa，精度0.2级
2、温度0-100度，精度0.2级
3、液位0-400mm，精度0.5级
四、基本配置
1不锈卧式钢容器中400X4,L=500椭圆+球形封头 1台
2不锈钢卧式容器中400X4,L=500锥形+平板封头 1台
3立式容器ф219X4,L=500 1台
5手动试压泵0-2.5MPa 1台
6压力变送器0-1.6MPa，4-20mA，24V 4个
7数据采集板12位AD，16CH，10μs 1个
8接口转换箱PS-2 1个
9计算机及显示器:酷睿双核64位,8G,1T硬盘，2G显卡，20”液晶显示器
10静态电阻应变仪20点。
五、技术参数

序号	设备名称	技术参数	单位	数量
1	不锈钢内压应力容器1	φ400×4,L=500椭圆+锥形封头	套	1
2	不锈钢内压应力容器2	φ400×4,L=500球形+平板封头。	套	1
3	不锈钢立式外压容器	Φ219×4,L=400	套	1
5	爆破片实验附件	爆破片实验附件，配套装置使用	套	1
6	手动试压泵	0—2.5 MPa	台	1
7	压力传感器	压力范围0—1.6MPa，精度0.2级	台	4
8	安全阀	压力等级：1.0-1.3Mpa,整定压力0.6Mpa，测量介质：水	个	1
9	实验操作台		套	1
10	不锈钢框架	框架为可移动式设计，带脚轮及禁锢脚	套	1
11	数据采集器	USB转RS232通讯转换器	个	1
12	智能采集仪表	智能采集仪表，采用全球通用型100-240VAC输入范围开关电源或24VDC电源供电，先进的模块化设计，可实现多路测量显示及运算，具备数字校正和数字滤波功能，并适合在DCS计算机监控系统或PLC控制系统中做模拟量数据采集模块和温度变送器。具备高抗干扰性能；	台	1
13	智能控制仪表	智能控制仪表，万能输入，输出规格有继电器输出、固态继电器输出、可控硅开关量输出，具有高低温报警功能，控温精度偏差不大于1℃，温度显示 0.01℃，具有 PID 调节功能，PID 参数可由人工自由设定，也可由仪表自动整定，具有温度补偿功能温度，符合工业电磁兼容要求；	台	1
14	电脑	I510代以上CPU，8G内存,256G固态硬盘， 21寸液晶显示器	套	1
15	静态电阻应变仪	BZ2205C,20 点	台	1
16	工控软件	MCGS工业组态控制软件	套	1
