一、系统概述液体流量仪表标定实验系统是生产与科学试验中不可或缺的一部分，用于测量流体流量以核算过程或半岛体育网站（官方）网站/网页版登录入口/手的生产能力及各部分流量所占的比例，从而对过程或半岛体育网站（官方）网站/网页版登录入口/手作出准确评价。由于各种流量仪表在出厂前虽已进行流量标定，但在实际应用中，工作介质、压强、温度等操作条件往往与标定条件不同，因此需要进行现场校准。
液体流量仪表标定实验系统通常由以下几个单元组成：
水路系统：包括循环水泵、高位水箱、管路、阀门等，用于提供稳定的水流。
半岛体育网站（官方）网站/网页版登录入口/手称重单元：由半岛体育网站（官方）网站/网页版登录入口/手秤和称量筒组成，用于精确测量流体的质量。从而间接计算流量。
数据采集系统：采用高精度采集仪采集数据，并通过串口传输给计算机，实现实时数据读取、计算、存储及历史数据查询等功能。
计算机测量控制系统：用于控制整个实验过程，完成数据处理、曲线绘制及流量计标定等工作。
被校准流量计：包括孔板流量计、电磁流量计、涡轮流量计、涡街流量计等，是实验的主要对象。
三、工作原理
该系统主要采用称重法进行标定和校验。具体步骤如下：
将待校准流量计安装在水路系统中，并确保水路系统密封良好。例如
开启循环水泵，调节阀门使水流稳定通过待校准流量计。一般来说
同时，半岛体育网站（官方）网站/网页版登录入口/手秤实时测量称量筒中流体的质量变化。并将数据传输给计算机。
计算机根据质量变化计算流体体积（即流量），并与待校准流量计的读数进行比较。
通过调整实验条件（如压强、温度等），重复上述步骤，以获取不同条件下的流量数据。
根据实验数据对待校准流量计进行标定和校验，确保其测量准确性。
四、技术参数与配置
不同型号的液体流量仪表标定实验系统技术参数可能有所不同，但一般包括以下方面：
流量范围：通常为1——10m³/h，适用于多种流量计的标定需求。
压力：如1.6MPa，确保实验过程中水路的稳定性。
介质：一般为水，便于操作和清洁。
仪表测量精度：如0.5级，保证测量结果的准确性。
电源与输出信号：根据具体半岛体育网站（官方）网站/网页版登录入口/手而定，如电源为380V或440V。输出信号为4——20mA等。
配置单方面，通常包括水泵、截止阀、管路、高位水箱、水槽、半岛体育网站（官方）网站/网页版登录入口/手秤、数据采集单元、计算机等半岛体育网站（官方）网站/网页版登录入口/手和部件。
五、应用与意义
液体流量仪表标定实验系统在工业生产、科学研究等领域具有广泛应用。通过精确标定和校验流量仪表，可以确保生产过程的稳定性和产品质量的一致性，同时提高半岛体育网站（官方）网站/网页版登录入口/手的使用效率和安全性。此外，该系统还为流量计的研发和改进提供了重要的实验平台和技术支持。
总之，液体流量仪表标定实验系统是现代工业生产和科学研究中不可或缺的重要半岛体育网站（官方）网站/网页版登录入口/手之一。
液体流量仪表标定实验系统是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或半岛体育网站（官方）网站/网页版登录入口/手的生产能力及各部分流量所占的比例，以便对过程或半岛体育网站（官方）网站/网页版登录入口/手作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，可是在半岛体育网站（官方）网站/网页版登录入口/手或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。

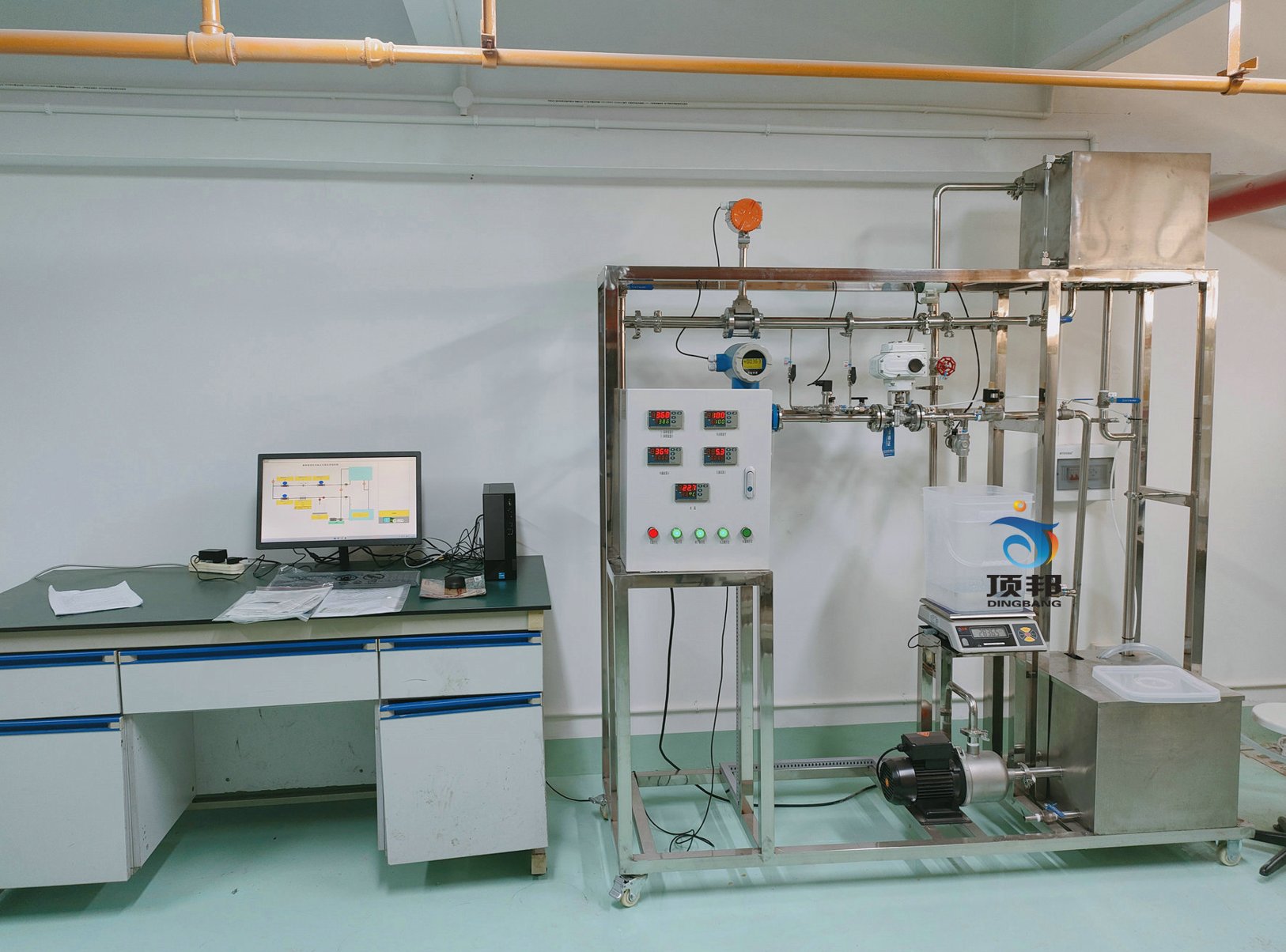

液体流量仪表标定实验装置主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制。并实现流量计标定。
二、技术参数：
1、流量范围：1～10m3/h
2、压力：1.6MPa介质：水
3、仪表测量精度：0.5级
4、电源：440V 16A
5、输出信号：4～20mA
6、涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%。测量范围液体3~60m3/h,可正偏。也就是说
7、涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~40 m3/h。
8、电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量70 m3/h。
9、板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa。
10、功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行。
